Паспорт котла (парового, водогрейного)

Приложение 3 к Правилам устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 мпа (0,7 кгс/кв. см), водогрейных котлов и водоподогревателей с температурой нагрева воды не выше 388 к (115 град. c)

(справочное, форма) ______________________________________________ ПАСПОРТкотла ____________________________________________________________ (парового, водогрейного) Регистрационный N ___________ —————————————————— ¦При передаче котла другому владельцу вместе с котлом¦ ¦ передается настоящий формуляр ¦ —————————————————— 1. СВЕДЕНИЯ ОБ ИЗГОТОВЛЕНИИКотел изготовлен _________________________________________________ (наименование и адрес предприятия-изготовителя)__________________________________________________________________ 1.1. Общие сведения__________________________________________________________________год, месяц изготовления__________________________________________________________________заводской номер__________________________________________________________________тип (модель)__________________________________________________________________назначение__________________________________________________________________вид топлива__________________________________________________________________ давление пара,расчетные МПа (кгс/кв. см) __________________________________________________параметры температура воды, град. C__________________________________________________________________паропроизводительность, т/чтеплопроизводительность, МВт (Гкал/ч)__________________________________________________________________Поверхность нагрева, кв. м котла парового экономайзера котла водогрейногоОбъем водогрейного котла, куб. м__________________________________________________________________ 1.2. Комплект поставки——————————————————————¦ Наименование ¦ Количество ¦Техническая характеристика ¦——————-+—————+——————————-

———————————

Для предохранительных клапанов — площадь сечения, кв. мм; для указателей уровня воды — место установки; для аппаратуры измерения, управления, сигнализации и автоматической защиты — тип (марка), ГОСТ или ТУ.

СВИДЕТЕЛЬСТВО О ПРИЕМКЕКотел ____________________________________________________________ (наименование, обозначение)заводской номер ______________________ изготовлен в соответствии стребованиями Правил устройства и безопасной эксплуатации паровыхкотлов с давлением пара не более 0,07 МПа (0,7 кгс/кв. см),водогрейных котлов и водоподогревателей с температурой нагреваводы не выше 388 К (115 град. C) _________________________________ (N ГОСТ, ОСТ, ТУ)и признан годным к эксплуатации.Главный инженерпредприятия-изготовителяНачальник ОТК»___» ____________ 199__ г. ______________________________________ (подпись, фамилия, печать)

1.3. Данные об аппаратуре для измерения, управления, сигнализации, регулирования и автоматической защиты

———————————

Заполняется предприятием — изготовителем котла при поставке аппаратуры совместно с котлом. В других случаях заполняется владельцем котла.

——————————————————————¦ Наименование ¦ Количество ¦Тип (марка)¦ГОСТ или ТУ¦—————————+—————+————+————

2.1. Сведения о местонахождении котла

——————————————————————¦Наименование предприятия¦Местонахождение котла¦ Дата установки ¦¦ и его адрес ¦ (адрес котельной) ¦ ¦————————-+———————+——————

2.2. Сведения об установленной арматуре

——————————————————————¦Наименование¦Количество¦ГОСТ, ТУ¦Условный¦ Условное ¦ Место ¦¦ ¦ ¦(марка) ¦ проход,¦ давление, ¦установк覦 ¦ ¦ ¦ мм ¦ МПа ¦ ¦¦ ¦ ¦ ¦ ¦(кгс/кв. см)¦ ¦————-+———-+———+———+————+———-

2.3. Сведения о питательных устройствах

——————T————————————————¦Наименование¦Тип¦Количество¦ Параметры ¦Тип приводদ ¦ ¦ +————————+ (паровой, ¦¦ ¦ ¦ ¦номинальная¦ напор, МПа ¦ электрич.)¦¦ ¦ ¦ ¦ подача, ¦(кгс/кв. см)¦ ¦¦ ¦ ¦ ¦ куб. м/ч ¦ ¦ ¦————-+—+———-+————+————+————

2.4. Сведения о водоподготовительном оборудовании

——————————————————————¦ Наименование ¦ Количество ¦Техническая характеристика ¦———————+————+——————————-

———————————

Фильтры Na, H — катионитовые — производительность; деаэраторы — тип, производительность; магнитные фильтры — тип, производительность; декарбонизаторы — тип, производительность.

2.5. Сведения о ремонте котла и замене элементов, работающих под давлением

——————————————————————¦ Дата ¦ Сведения о ремонте и замене ¦Подпись отв. лица ¦———-+————————————+——————-

2.6. Лицо, ответственное за исправное состояние и техническую эксплуатацию

——————————————————————¦Номер и дата¦Должность, фамилия,¦Дата проверки знаний¦ Подпись ¦¦ приказа о ¦ имя, отчество ¦ Правил ¦ ¦¦ назначении ¦ ¦ ¦ ¦————-+——————-+———————+————

2.7. Сведения об освидетельствованиях

——————————————————————¦ Дата ¦ Результаты ¦ Срок следующего ¦ Подпись ¦¦ ¦освидетельствования¦освидетельствования¦ответств. лица¦———-+——————-+——————-+————— 3.

РЕГИСТРАЦИЯКотел ____________________________________________________________ (паровой, водогрейный)зарегистрирован «___» ___________ 199__ г.

за N __________________ В паспорте прошнуровано ______________________________ листов,в том числе чертежей на ____________ листах и отдельных документов_________ листов согласно прилагаемой описи.__________________________ ______________________(должность, Ф.И.О.

лица, (подпись)зарегистрировавшего котел)

Примечание. К паспорту должны быть приложены: чертежи продольного и поперечного разреза котла и план котла с указанием основных размеров; чертежи продольного, поперечного разрезов и план котельной со схемой трубопроводов.

Видео:Принцип работы котлов стальных марки WYBERG производство РЗКОСкачать

Регистрация и освидетельствование парового котла

Процедура регистрации парового котла перед его вводом в эксплуатацию согласно действующих норм и правил является комплекс мероприятий, включающий в себя: подготовку исполнительной документации, проведение проверок по качеству выполнения строительно-монтажных работ, освидетельствование парового котла и дальнейшее проведение пуско-наладочных и режимно-наладочных работ с последующим предоставлением режимных карт и технических отчетов инспекторам «РОСТЕХНАДХОРА»

Нормативные документы при проведении освидетельствования паровых котлов, регистрации паровых котлов

При проведении работ по испытаниям оборудования паровой котельной на фундамент котельной нужно руководствоваться следующими нормативными документами:

1. Заводской инструкцией по установке, эксплуатации и обслуживанию паровых котлов высокого давления UNICAL BAHR’12/15; BAHR’12/15 OR; BAHR’12/15 HP; BAHR’12/15 HPЕС; TRYPASS’12/15 и паровых котлов низкого давления «UNICAL» BAHR’UNO; BAHR’UNO OR; BAHR’UNO HP; BAHR’UNO HPEC.
2. Проектной документацией;
3. Федеральные нормы и правила «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением».

Освидетельствование паровых котлов Unical

Техническое освидетельствование паровых котлов производятся в следующих случаях:

• первичное освидетельствование;
• периодическое освидетельствование;
• внеочередное освидетельствование.

В данной статье рассматривается первичное техническое освидетельствование, его порядок и необходимая документация для его проведения.

https://www.youtube.com/watch?v=naG0Tlxbsqs

Первичное техническое освитедельствование парового котла проводится на смонтированном оборудовании перед проведением пусконаладочных работ.

Техническое освидетельствование проводится уполномоченной в установленном порядке организацией

До начала работ по техническому освидетельствованию должна быть скомплектована исполнительная документацию по монтажу и установке парового котла, его вспомогательного оборудования, трубопроводов, системы электроснабжения, КИПиА, в соответствии с проектом, инструкцией по монтажу и требованиями ФНП «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением».

Монтажной организацией должны быть предоставлены отчеты о проведении проверок качества сварных соединений паропроводов и газопроводов (в случае наличия газа в качестве топлива для парового котла) методами неразрушающего контроля в объеме требований проекта.

Паровые котлы высокого давления UNICAL BAHR’12/15; BAHR’12/15 OR; BAHR’12/15 HP; BAHR’12/15 HPЕС; TRYPASS’12/15 и паровых котлов низкого давления «UNICAL» BAHR’UNO; BAHR’UNO OR; BAHR’UNO HP; BAHR’UNO HPEC поступают к заказчику полностью в собранном виде с техническими паспортами соответствующими требованиям нормативной документации РФ. На заводе все паровые котлы подвергаются внутреннему осмотру и гидравлическому испытанию, о чем в паспорте делается соответствующая запись.

В связи с этим, если не истек срок консервации котла, установленный заводом-изготовителем, первичное техническое освидетельствование разрешается проводить представителями эксплуатации (ответственному за осуществление производственного контроля за безопасной эксплуатацией оборудования и ответственным за его исправное состояние и безопасною эксплуатацию) и делается запись в паспорте парового котла в которой указывает разрешенное рабочее давление и срок проведения следующего технического освидетельствования.

После проведения обследования и проведения ПНР руководитель эксплуатирующей принимает решение о вводе в эксплуатацию котельной установки в соответствии с порядком описанным в ФНП. На котельной установке должна быть табличка с указанием:

номером оборудования по принятой системе нумерации на эксплуатирующей организации;

разрешенными параметрами работы парового котла;

датой следующего технического освидетельствования котла.

Поддержка Unical

Наша компания готова всесторонне оказать содействие строительно-монтажным организациям, предприятиям, занимающимся эксплуатацией паровых котельных, при проведении работ по техническому освидетельствованию паровых котлов высокого давления UNICAL BAHR’12/15; BAHR’12/15 OR; BAHR’12/15 HP; BAHR’12/15 HPЕС; TRYPASS’12/15 и паровых котлов низкого давления «UNICAL» BAHR’UNO; BAHR’UNO OR; BAHR’UNO HP; BAHR’UNO HPEC. В случае необходимости наши специалисты готовы оказать помощь на всех этапах монтажных и пусконаладочных работ, кроме того для эксплуатирующих организаций готовы оказать помощь в комплектовании необходимыми инструкциями по эксплуатации, должностными инструкциями, технологическими схемами и оперативными журналами. После ввода котлов в эксплуатацию наша организация готова предложить проведение ремонтных работ и работ по техническому обслуживанию на оборудовании UNICAL, а также по всем типам технического освидетельствования паровых котлов.

Тел.: +7 495 922 90 80

Тел.: +7 495 922 30 05

E-mail: export@unicalag.ru

Видео:Принцип работы парового котлаСкачать

Правила устройства и безопасной эксплуатации паровых и водогрейных котлов /

ПРАВИЛА УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ ПАРОВЫХ

И ВОДОГРЕЙНЫХ КОТЛОВ

Москва

ПИО ОБТ

1997

ГОСГОРТЕХНАДЗОР РОССИИ

Утверждены

Госгортехнадзором России

28 мая 1993 г.

ПРАВИЛА УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ ПАРОВЫХ

И ВОДОГРЕЙНЫХ КОТЛОВ

Обязательны, для всех министерств, ведомств, предприятий организаций

(независимо от форм собственности) и граждан

Москва

ПИО ОБТ

1997

РЕДАКЦИОННАЯ КОЛЛЕГИЯ:

Н. А. Хапонен (председатель), А. К. Зыков (зам. председателя), П. А. Антикайн, А. С. Белкин, В. Ф. Жоголь, Б. В. Зверьков, А. А. Шельпяков, С. С. Якобсон

Настоящие Правила являются переработанным изданием Правил устройства и безопасной эксплуатации паровых и водогрейных котлов, утвержденных Госгортехнадзором СССР 18 октября 1988 г.

https://www.youtube.com/watch?v=QiasrQrS1OE

При подготовке нового издания Правил были учтены замечания и предложения министерств, ведомств, научно-исследовательских институтов, промышленных предприятий, органов надзора Содружества независимых государств и других заинтересованных организаций.

Правила согласованы с Минстроем России и Федерацией независимых профсоюзов Россия.

С введением в действие настоящих Правил утрачивают силу Правила устройства и безопасной эксплуатации паровых и водогрейных котлов, утвержденные Госгортехнадзором СССР 18 октября 1988 г.

1.1. Назначение и область применения Правил

1.1.1. Настоящие Правила устанавливают требования к проектированию, конструкции, материалам, изготовлению, монтажу, наладке, ремонту* и эксплуатации паровых котлов, автономных пароперегревателей и экономайзеров с рабочим давлением** более 0,07 МПа (0,7 кгс/см2), водогрейных котлов и автономных экономайзеров*** с температурой воды выше 115° С.

* Требования к монтажу и ремонту аналогичны требованиям к изготовлению.

** Здесь и далее по тексту указывается избыточное давление. В связи с введением Международной системы единиц измерения СИ (ГОСТ 9867) прилагается таблица соотношений между этими единицами и принятыми в настоящих Правилах (приложение 1).

*** Основные термины и определения, используемые в настоящих Правилах, приведены в приложении 2.

Примечания. 1. Список нормативно-технической документации (НТД), на которуюимеются ссылки в настоящих Правилах, дан в приложении 3.

2. Используемые в правилах условные обозначения и единицы измерения приведены в приложении 4.

1.1.2. Настоящие Правила распространяются на:

а) паровые котлы, в том числе котлы-бойлеры, а также автономные пароперегреватели и экономайзеры;

б) водогрейные и пароводогрейные котлы;

в) энерготехнологические котлы: паровые и водогрейные, в том числе содорегенерационные котлы (СРК);

г) котлы-утилизаторы (паровые и водогрейные);

д) котлы передвижных и транспортабельных установок и энергопоездов;

е) котлы паровые и жидкостные, работающие с высокотемпературными органическими теплоносителями (ВОТ);

ж) трубопроводы пара и горячей воды в пределах котла.

1.1.3. Настоящие Правила не распространяются на:

а) котлы, автономные пароперегреватели и экономайзеры, устанавливаемые на морских и речных судах и других плавучих средствах (кроме драг) и объектах подводного применения;

б) отопительные котлы вагонов железнодорожного состава;

в) котлы с электрическим обогревом;

г) котлы с объемом парового и водяного пространства 0,001 м3 (1 л) и менее, у которых произведение рабочего давления в МПа (кгс/см2) на объем в м3 (л) не превышает 0,002 (20);

д) на теплоэнергетическое оборудование, изготовленное в соответствии с Правилами устройства и безопасной эксплуатации оборудования атомных электростанций;

е) пароперегреватели трубчатых печей предприятий нефтеперерабатывающей и нефтехимической промышленности.

(Измененная редакция, Изм. № 1).

1.1.4. Соответствие котлов требованиям настоящих Правил должно быть подтверждено изготовителем (поставщиком) оборудования сертификатом соответствия, выданным в порядке, установленном Госгортехнадзором России.

Копия сертификата соответствия должна прилагаться к паспорту котла.

Порядок и процедуру сертификации устанавливает Госгортехнадзор России*.

* Требования данной статьи вступают в действие после особого указания Госгортехнадзора России.

Требования по сертификации распространяются на комплектующие котел изделия: фасонные детали, арматуру, приборы безопасности, питательные насосы, горелочные устройства, водоуказательные приборы, регуляторы питания и другие элементы, обеспечивающие безопасность его эксплуатации.

(Измененная редакция, Изм. № 1).

1.1.5. Отступления от настоящих Правил могут быть допущены только по разрешению Госгортехнадзора России.

Для получения разрешения предприятие должно представить Госгортехнадзору России соответствующее обоснование, а в случае необходимости также заключение специализированной научно-исследовательской** или экспертной организации, аккредитованной Госгортехнадзором России***.

** Список специализированных научно-исследовательских организаций приведен в приложении 5.

** Экспертная организация, аккредитованная Госгортехнадзором России, далее по тексту — экспертная организация.

https://www.youtube.com/watch?v=iku9fZFhyzc

Копия разрешения на отступление от Правил должна быть приложена к паспорту котла.

1.2. Ответственность за нарушения Правил

1.2.1. Настоящие Правила обязательны для исполнения всеми должностными лицами, специалистами, работниками и гражданами, занятыми проектированием, изготовлением, монтажом, наладкой, ремонтом, техническим диагностированием (освидетельствованием) и эксплуатацией котлов, автономных пароперегревателей, экономайзеров и трубопроводов в пределах котла****.

**** Котлы, автономные пароперегреватели, экономайзеры и трубопроводы в пределах котла далее по тексту — котлы.

1.2.2.

За правильность конструкции котла, расчет его на прочность, выбор материала, качество изготовления, монтажа, наладки, ремонта, технического диагностирования (освидетельствования), а также за соответствие котла требованиям Правил, стандартов и другой нормативно-технической документации отвечает предприятие или организация (независимо от ведомственной принадлежности и форм собственности), выполнившая соответствующие работы.

1.2.3. Отступление от стандартов и другой нормативно-технической документации допускается по согласованию с организацией, утвердившей ее. Если указанные документы согласованы с Госгортехнадзором России, то отступления должны быть согласованы и с Госгортехнадзором России.

1.2.4.

Руководители и специалисты предприятий и организаций (независимо от ведомственной принадлежности и форм собственности), занятых проектированием, конструированием, изготовлением, наладкой, эксплуатацией, техническим диагностированием (освидетельствованием), виновные в нарушении настоящих Правил, несут личную ответственность независимо от того, привело ли нарушение к аварии или несчастному случаю. Эти лица также отвечают за нарушения Правил, допущенные их подчиненными.

1.2.5.

Выдача должностными лицами и гражданами указаний или распоряжений, принуждающих подчиненных работников нарушать Правила безопасности и инструкции, самовольное возобновление работ, остановленных органами государственного надзора, а также непринятие мер по устранению нарушений правил и инструкций, допущенных рабочими или другими подчиненными, являются грубейшими нарушениями настоящих Правил.

1.2.6. Лица, виновные в нарушении настоящих Правил, а также утвержденных в соответствии с ними инструкций и другой нормативно-технической документации, в зависимости от характера нарушений могут быть привлечены к материальной, дисциплинарной, административной или уголовной ответственности.

1.3. Котлы и полуфабрикаты, приобретаемые за границей

1.3.1. Котлы и их элементы, а также полуфабрикаты для их изготовления и комплектующие котел изделия, приобретенные за границей, должны соответствовать требованиям настоящих Правил.

Организация (заказчик) перед заключением контракта на поставку из-за рубежа котлов и их элементов, а также полуфабрикатов для изготовления должна получить от органа по сертификации оборудования, подконтрольного Госгортехнадзору России, сертификат об их соответствии требованиям Правил.

Паспорт, инструкция по монтажу и эксплуатации и другая документация, поставляемая с котлом, должны быть переведены на русский язык и соответствовать требованиям настоящих Правил.

Возможные отступления от Правил должны быть обоснованы и согласованы заказчиком с Госгортехнадзором России до заключения контракта. Копии согласования отступлений и сертификата соответствия должны быть приложены к паспорту котла.

1.3.2. Расчеты на прочность котлов и их элементов должны выполняться по нормам, согласованным с Госгортехнадзором России, за исключением случаев, когда специализированной научно-исследовательской или экспертной организацией будет выдано заключение, что расчеты, выполненные по методике, принятой поставщиком, удовлетворяют требованиям указанных норм.

Соответствие основных и сварочных материалов иностранных марок требованиям настоящих Правил или допустимость их применения в каждом конкретном случае должны быть подтверждены специализированной научно-исследовательской или экспертной организацией. Копии указанных документов прикладываются к паспорту котла.

(Измененная редакция, Изм. № 1).

1.3.3. Паспорт котла должен быть составлен на русском языке по форме согласно приложениям 6 и 6а.

1.4. Порядок расследования аварий и несчастных случаев

1.4.1. Расследование аварий и несчастных случаев, связанных с эксплуатацией зарегистрированных в органах госгортехнадзора котлов, должно проводиться в соответствии с порядком, установленным Госгортехнадзором России.

1.4.2. О каждой аварии, смертельном или групповом несчастном случае, связанных с обслуживанием зарегистрированных в органах госгортехнадзора котлов, владелец котла обязан немедленно уведомить орган госгортехнадзора и другие организации в соответствии с порядком, установленным Госгортехнадзором России.

1.4.3. До прибытия представителя органов госгортехнадзора на предприятие для расследования обстоятельств и причин аварии или несчастного случая владелец обязан обеспечить сохранность всей обстановки аварии (несчастного случая), если это не представляет опасности для жизни людей и не вызывает дальнейшее развитие аварии.

2.1. Разработка проектов

2.1.1. Проекты котлов и их элементов (в том числе запчастей к нам), а также проекты их монтажа или реконструкции, модернизации и модифицирования должны выполняться специализированными проектными (конструкторскими) организациями, имеющими разрешение (лицензию) органов Госгортехнадзора России на проведение соответствующих работ.

(Измененная редакция, Изм. № 1).

2.1.2. Проекты котлов должны согласовываться и утверждаться в порядке, установленном ГОСТ 15.001 и ГОСТ 15.005.

2.1.3. При проектировании котлов-утилизаторов и котлов ВОТ, используемых в химических отраслях промышленности, должны учитываться требования Общих правил взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств.

2.1.4. Проекты котельных, в том числе транспортабельных, а также проекты их реконструкции должны выполняться специализированными проектными организациями, имеющими разрешение (лицензию) органов Госгортехнадзора России.

2.1.5. Соответствие проектов котельных, разработанных инофирмами, требованиям настоящих Правил должно быть подтверждено заключением специализированной научно-исследовательской, проектной или экспертной организации.

Видео:Котельные установки (полная версия)Скачать

Паспорт котла (парового, водогрейного) (форма)

Настоящую форму можно распечатать из редактора MS Word (в режиме разметки страниц), где настройка параметров просмотра и печати устанавливается автоматически. Для перехода в MS Word нажмите кнопку .

     Рекомендуем также ознакомиться  с Руководством  по выводу  форм отчетности на печать.

Главный инженер

предприятия-изготовителя

                                                                                                   (подпись, фамилия)

Начальник ОТК
                                                                                                  (подпись, фамилия)

М.П. «___» _____________________ 20 ___ г.

🎥 Видео

Принцип работы парового энергетического котлаСкачать

Устройство работы водогрейного котла КВГМСкачать

Как устроены паровые котлы. Основы управления котломСкачать

Паровой котёл ДКВРСкачать

Устройство жаротрубного трехходового водогрейного котлаСкачать

Как создаются водогрейные и паровые котлы промышленного назначенияСкачать

Котел паровой Е-1,0-0,9 (Steam-boiler Е-1,0-0,9)Скачать

Розжиг котла. Это НЕ учебное пособие.Скачать

Паровые системы ЭНТРОРОССкачать

Жаротрубные котлыСкачать

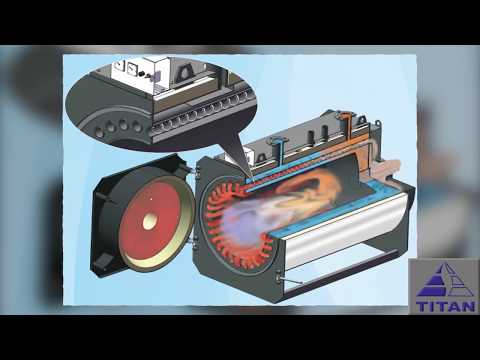

Промышленный стальной водогрейный котел TITAN Prom.Скачать
