Стандарт предприятия «Управление инструментом, оснасткой и приспособлениями»

1. ЦЕЛЬ
2. ТЕРМИНЫ, ОПРЕДЕЛЕНИЯ И СОКРАЩЕНИЯ
3. OTBETCTBEHHOCTЬ
4. ПОКАЗАТЕЛИ ПРОЦЕССА
5. ОПИСАНИЕ ПРОЦЕССА
6. ССЫЛКИ

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИИ

1.ЦЕЛЬ

Определить порядок управления инструментом, оснасткой и приспособлениями, участвующими в технологическом процессе; порядок планирования и проведения ремонтов, верификации работы после ремонта или замены, ведения необходимых записей.

2.ТЕРМИНЫ, ОПРЕДЕЛЕНИЯ И СОКРАЩЕНИЯ

• ППР — Планово-предупредительный ремонт
• ГОиО — Группа оборудования и оснастки
• ОГТ — Отдел главного технолога
• ЦПМ — Цех поверхностного монтажа
• ОПП — Опытно-промышленная партия
• НТО — Нестандартное технологическое оборудование
• ГЭиАН — Группа электроники и анализа неисправностей
• ЦСМ — Цех сборки и монтажа

3.OTBETCTBEHHOCTЬ

Ответственным за управление инструментом, оснасткой и приспособлениями на этапе подготовки производства является Главный технолог, в остальных случаях ответственным за процесс является Директор по производству.

4.ПОКАЗАТЕЛИ ПРОЦЕССА

Суммарная длительность простоев из-за внеплановых ремонтов оснастки.

Стоимость простоев из-за внеплановых ремонтов оснастки.

5.ОПИСАНИЕ ПРОЦЕССА

Управление оснасткой цеха поверхностного монтажа описано в РИ «Управление трафаретами (стенсилами)».

Процесс заказа тестового адаптера для установок внутрисхемного тестирования описан в РИ «Порядок заказа тестового адаптера для установок внутрисхемного тестирования»

Процесс обслуживания тестового адаптера для установок внутрисхемного тестирования описан в РИ «Порядок проведения профилактического технического обслуживания установок внутрисхемного тестирования»

Разработка оснастки и приспособлений осуществляется в ГОиО Дирекции по производству либо, в технически обоснованных случаях, в отделе разработки НТО Технической дирекции.

Легенда:

Блок1-2

В соответствии с СТП «Технологическая подготовка и обеспечение производства» инженер-технолог, ответственный за изделие, составляет перечень необходимого инструмента, оснастки и приспособлений для производства изделия. При составлении перечня инженер-технолог обязан консультироваться со специалистами ГОиО и отдела разработки НТО на предмет финишной разработки и изготовления оснастки и приспособлений.

После составления перечня необходимого инструмента, оснастки и приспособлений инженер-технолог совместно со специалистами ГОиО и, в технически обоснованных случаях, со специалистами отдела разработки НТО Технической дирекции разрабатывает черновой эскиз в произвольной форме оснастки или приспособления и формирует T3 на изготовление оснастки или приспособления.

T3 должно содержать требования к материалам оснастки и приспособлений, указания условий эксплуатации, требования по надежности. T3 для передачи в отдел разработки НТО должно быть составлено в соответствии с СТП. Черновой эскиз оснастки или приспособления должен быть согласован с Директором по производству и доработан с учетом рекомендаций производства.

Черновой эскиз и T3 передаются в ГОиО, либо, в технически обоснованных случаях, в отдел разработки НТО Технической дирекции для дальнейшей проработки оснастки и приспособлений.

По мере готовности, чертежи оснастки/приспособлений передаются ответственному технологу за размещение ТД на сервере предприятия, который размещает чертежи в папке «Оснастка» -› «Рабочие чертежи оснастки».

Блок 3-4

По готовым чертежам изготавливаются опытные образцы оснастки и приспособлений.

https://www.youtube.com/watch?v=ipKZCBelHDU

Оснастка и приспособления изготавливаются либо силами ГОиО, либо с размещением заказа на стороне. Отслеживание выполнения заказа на оснастку проводится силами либо ГОиО, либо отдела разработки НТО в зависимости от принятого решения в блоке 1-2 схемы данного СТП.

Изготовленные опытные образцы оснастки или приспособлений испытываются при производстве ОПП, в случае неудовлетворительных результатов опытные образцы дорабатываются, чертежи корректируются (откорректированные чертежи должны быть выложены на сервере в папке «Оснастка» «Рабочие чертежи оснастки», старые версии убраны в архив). Результаты проверки фиксируются в журнале.

В случае необходимости покупки стандартной оснастки (приспособлений) Главный технолог включает оснастку/приспособление в месячный бюджет подразделения, после утверждения бюджета Управляющим директором ответственный инженер-технолог передает T3 и чертежи оснастки/приспособления в Дирекцию по закупкам для размещения заказа на стороне. Дальнейшая работа по размещению заказа, пересылки технических отчетов между изготовителем и внутренними подразделениями предприятия, отслеживанием изготовления, доставки и т.п. оснастки/приспособлений ведется ответственным менеджером Дирекции по закупкам.

Ответственный менеджер Дирекции по закупкам обязан запросить у изготовителя опытные образцы заказываемой оснастки/приспособления, образцы должны поступить на предприятие не позднее даты выпуска ОПП изделия (Устанавливает Главный технолог на основе плана-графика проекта), для производства которого оснастка/приспособление предназначается. Проверку работоспособности опытных образцов осуществляет ответственный инженер-технолог в рамках производства ОПП, в случае неудовлетворительных результатов производителю пересылаются замечания, чертежи корректируются.

Результаты проверки фиксируются в журнале.

Блок 5

Заказ и изготовление оснастки для серийного производства осуществляется по правилам, установленным в блоках 1-2, 3-4 схемы данного СТП.

Блок 6

Инициаторами закупки инструмента для нужд производства могут являться: Зам. Управляющего директора по производству и техническому развитию, Директор по производству, Технический директор, Директор по качеству, Главный технолог, Начальники ЦПМ и ЦСМ, Начальник ГОиО, Руководитель ГЭиАН.

Руководитель подразделения включает необходимый инструмент в месячный бюджет подразделения, который утверждает Управляющий директор, закупка инструмента осуществляется менеджерами Дирекции по закупкам.

Блок 7

Поступившие в подразделение инструмент, оснастка и приспособления фиксируются в Журнале учета. Ответственного за ведение журнала в подразделении назначает руководитель подразделения.

Не позднее 25 декабря текущего года, Начальник ГОиО составляет график ППР производственных инструментов, оснастки и приспособлений на следующий год. Ремонты и профилактическое обслуживание инструментов, оснастки и приспособлений проводятся ГОиО в соответствии с этим планом.

В случае обнаружения несоответствующих инструментов, оснастки и приспособлений в производстве, об этом сообщается инженеру ГОиО, который производит их замену на запасные (в случае загрязнения просто прочищает), случаи внепланового ремонта/замены фиксируются в графике ППР производственных инструментов, оснастки и приспособлений.

После замены инструментов, оснастки и приспособлений на запасные или их ремонта (планового/внепланового), инженеру ГОиО необходимо провести проверку их функционирования путем выпуска нескольких изделий, результаты проверки фиксируются в журнале. В случае получения удовлетворительных результатов инструменты, оснастка и приспособления могут использоваться для серийного производства.

В случае если инструменты, оснастка и приспособления признаются неремонтопригодными, они подлежит утилизации. Актуализируется Журнал учета в ГОиО.

6.ССЫЛКИ

• СТП «Технологическая подготовка производства и управление технологической документацией»
• СТП «Управление оборудованием»
• РИ «Управление трафаретами (стенсилами)»
• РИ «Порядок заказа тестового адаптера для установок внутрисхемного тестирования»
• РИ «Порядок проведения профилактического технического обслуживания установок внутрисхемного тестирования»
• РИ «Утилизация отходов производства»
• Ф «Перечень оборудования, инструментов и оснастки»
• Ф — «Журнал проверки инструментов, оснастки и приспособлений».
• Ф — «Журнал учета производственных инструментов, оснастки и приспособлений».
• Ф — «График ППР инструментов, оснастки и приспособлений».

Видео:Конструкторские , технологические и измерительные базы. Базирование деталиСкачать

180-01 Каталог монтажной оснастки, приспособлений и инвентаря

ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО

ПРОЕКТНО-КОНСТРУКТОРСКИЙ И ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ ПРОМЫШЛЕННОГО СТРОИТЕЛЬСТВА

ОАО ПКТИпромстрой

КАТАЛОГ МОНТАЖНОЙ ОСНАСТКИ, ПРИСПОСОБЛЕНИЙ

И ИНВЕНТАРЯ

180-01

Главный инженер

_______________ А.В. Колобов

https://www.youtube.com/watch?v=a2LpJq1Olzs

Начальник отдела

_______________ Б.И. Бычковский

2001

В настоящем каталоге приведены приспособления для временного закрепления и выверки строительных конструкций, средства подмащивания и инвентарь.

Каталог рекомендуется для широкого круга специалистов строительных, ремонтно-строительных и проектно-технологических организаций как справочный материал при разработке технической документации для производства строительно-монтажных работ, а также при составлении проектов организации строительства и проектов производства работ.

Каталог включает прогрессивные средства оснастки, инвентаря, приспособлений для монтажа строительных конструкций и для выполнения ремонтных работ.

Монтажная оснастка, грузозахватные приспособления, средства подмащивания могут быть изготовлены централизованно в заводских условиях или в ремонтно-механических мастерских только по рабочим чертежам организации-разработчика и использоваться при наличии акта производственных испытаний.

Каталог составлен лабораторией совершенствования и технологии строительства (отдел 41) ОАО ПКТИпромстрой (Бычковский Б.И., Савина О.А.).

предложения и возможные замечания просим направлять по адресу: 125040, г. Москва, Ленинградский проспект, д. 26

Тел. (095)214-36-49 Факс (095) 214-95-53

СОДЕРЖАНИЕ

СТРУБЦИНА

1 — корпус струбцины; 2 — винт в сборе

Схема установки струбцины

Разработчик: ГП Мосоргстрой, проект № 2492 МА

Штанга телескопическая

Предназначена для временного крепления поперечных стен.

Состоит из:

1 — штанга телескопическая; 2 — фиксаторы; 3 — резьбовая стяжка; 4 — гайка; 5 — крюк.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Стойка для временного крепления гипсобетонных перегородок

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Габаритные размеры, мм:

длина 1000

ширина 400

высота 1600

Масса, кг 12,5

Разработчик: ГП Мосоргстрой, проект № 1631 М

Стойка для монтажа гипсокартонных перегородок

Предназначена для крепления гипсобетонных перегородок толщиной 60 — 120 мм.

Состоит из стойки 1 и струбцины 2.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Габаритные размеры, мм:

высота 1500

ширина 1000

Масса, кг 6,0

Разработчик: ГП Мосоргстрой, проект № 10328АЛ (алюминиевая)

Упор для монтажа гипсокартонных перегородок

Разработчик: ГП Мосоргстрой, проект № 1320 А

Расчалка универсальная

Предназначена для временного закрепления колонн, балок и ферм.

Состоит из:

1 — клиновый зажим; 2 — резьбовая стяжка; 3 — тяга с крюком; 4 — трос со скобой

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Усилие, кгс 1500

Длина стяжки L max, мм 1200

Длина стяжки L min, мм 700

Масса, кг 14,4

Разработчик: проектный институт «Промстальконструкция», проект № 3093

Расчалка универсальная ТРОСОВАЯ

Предназначена для временного закрепления колонн высотой до 15 м.

Состоит из:

1 — обойма; 2 — карабин; 3 — винтовая стяжка; 4 — трос

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Усилие, кгс 3000

Длина стяжки L, мм 1000…1500

Масса, кг 72

Разработчик: проектный институт «Промстальконструкция», проект № 3094

Распорка винтовая

Предназначена для удержания колонн при сварке, а также для временного закрепления железобетонных ферм длиной 18 м.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Расстояние между колоннами L, мм 6000

Ширина колонн В, мм 400

Масса, кг 65

Разработчик: проектный институт «Промстальконструкция», проект №3434 Р

Устройство для монтажа ригеля-распорки рр-60-6

Предназначено для временного закрепления ригеля-распорки при сварке железобетонных конструкций.

https://www.youtube.com/watch?v=RikqWXfMe2g

Состоит из:

1 — винт с рукояткой; 2 и 3 — резьбовые стяжки; 4 — верхняя перекладина; 5 — нижняя перекладина

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Габаритные размеры, мм 550´760´63

Масса, кг 10,5

Разработчик: ОАО ПКТИпромстрой, проект № 329

Вкладыш клиновый

Предназначен для выверки и временного закрепления сборных железобетонных колонн в фундаментах стаканного типа.

Состоит из:

1 — корпус; 2 — винт; 3 — клин; 4 — бобышка; 5 — сменные приставки

ПРИМЕЧАНИЕ: максимальное усилие распора между колонной и стенкой фундамента стакана 8000 кгс.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Разработчик: Экспериментальное конструкторское бюро ЦНИИОМТП

Скоба грузоподъемностью 5 т

1 — серьга с двумя проушинами; 2 — ось, нарезанная с одного конца

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Грузоподъемность, т 5

Диаметр каната. мм 20…22

Масса, т 4,4

Разработчик: ВНИИПИпромстальконструкция, проект № 29700-140

Фиксатор для временного крепления арматурных каркасов

1 — верхняя втулка; 2 — нижняя втулка; 3 — винт; 4 — откидной болт; 5 — винт

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Видео:Универсально сборочные приспособления. УСП. Достоинства и недостаткиСкачать

Руководство по разработке и утверждению технологических карт в строительстве

ПРАВИТЕЛЬСТВО МОСКВЫ

Комитет города Москвы по государственной экспертизе проектов и ценообразования в строительстве

(Москомэкспертиза)

ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНО-ЭКСПЕРИМЕНТАЛЬНЫЙ ИНСТИТУТ ОРГАНИЗАЦИИ, МЕХАНИЗАЦИИ И ТЕХНИЧЕСКОЙ ПОМОЩИ СТРОИТЕЛЬСТВУ
цнииомтп

РУКОВОДСТВО по разработке и утверждению технологических карт в строительстве (к СНиП 3.01.01.85** «Организация строительного производства»)

Москва, 2004

Рекомендовано к изданию научно-техническим советом ЦНИИОМТП

Руководство по разработке и утверждению технологических карт в строительстве — М., 2004, 30 с. (Правительство Москвы Комитет города Москвы по государственной экспертизе проектов и ценообразования в строительстве; Центральный научно-исследовательский институт организации, механизации и технической помощи строительству — ЦНИИОМТП)

В Руководстве к СНиП 3.01.01-85** «Организация строительного производства» содержатся требования к разработке технологических карт на выполнение отдельных видов строительно-монтажных и специализированных строительных работ. Приведены состав, содержание и порядок разработки технологических карт, а также требования к типовым технологическим картам

Руководство предназначено для использования при разработке технологических карт и проектов производства работ строительно-монтажными организациями любых форм собственности, проектно-технологическими институтами и органами исполнительной власти при разработке единичных расценок и ППР

Руководство разработано коллективом авторов.

ЦНИИОМТП

д.т.н., профессор                             Олейник П.П.

д.т.н., профессор                             Киевский Л.В.

д.т.н.                                                 Белевич В.Б.

к.т.н.                                                 Жадановский Б.В.

(ответственный исполнитель)

к.т.н.                                                 Привин В.И.

Москомэкспертиза

инженер                                           Шанин А.А.

к.т.н.                                                 Минин В.Н.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1.

Технологические карты (ТК) являются составной частью организационно-технологической документации, регламентирующей правила выполнения технологических процессов, выбор средств технологического обеспечения, строительных машин и оборудования, необходимых материально-технических ресурсов, требования к качеству и приемке работ, а также мероприятия по охране труда, технике безопасности, охране окружающей среды и пожарной безопасности.

1.2. Настоящее «Руководство по разработке и утверждению технологических карт в строительстве» разработано к СНиП 3.01.01.-85** «Организация строительного производства» (с изменением № 2 от 06 февраля 1995 г. № 18-81), СНиП 12-01-2004 «Организация строительства».

1.3. Технологические карты разрабатываются для обеспечения строительства рациональными решениями по технологии, организации и механизации отдельных видов работ в целях реализации конкретных строительных технологий при соблюдении требований качества, безопасности производства работ и эксплуатации, охраны окружающей среды и пожарной безопасности.

1.4. Технологические карты используются в составе проектов производства работ — на возведение здания, сооружения или его части (узла), на выполнение отдельных видов работ (монтажных, санитарно-технических, отделочных, геодезических и т.п.); на подготовительный период строительства.

https://www.youtube.com/watch?v=Cc_-r0rgq5Q

Технологические карты могут использоваться при разработке проектов организации строительства и другой организационно-технологической документации, связанной с подготовкой производства, выполнением строительно-монтажных и специализированных работ; при проведении обучения и повышения квалификации рабочих и ИТР строительных и монтажных специальностей, при подготовке тендерной документации, исходных данных для заключения договоров подряда, контроля качества выполнения работ заказчиками, генеральными подрядчиками и надзорными органами.

Технологические карты используются при лицензировании строительных организаций в качестве документальной основы, подтверждающей готовность организации к производству работ, и при сертификации строительных организаций в качестве стандарта.

Технологические карты служат основой для разработки единичных расценок и ППР.

1.5. Нормативной базой для разработки технологических карт являются ГОСТы, СНиП, ЕНиР, СН, производственные нормы расхода материалов, ведомственные и местные прогрессивные нормы и расценки.

При отсутствии утвержденных государственных и ведомственных норм на новые проектно-конструкторские решения в технологических картах допускается использовать нормы, приведенные в картах трудовых процессов, или специально разработанные нормы, согласованные с разработчиком настоящего Руководства.

1.6.

В технологических картах определяют требования к качеству предшествующих работ, методы производства работ с перечнем необходимых машин, оборудования, технологической оснастки и схемами их расстановки, последовательность выполнения технологических процессов, требования к качеству и приемке работ; мероприятия по обеспечению безопасности производства работ, пожарной безопасности, условия сохранения окружающей среды, расход материально-технических ресурсов; технико-экономические показатели.

1.7. Технологические карты разрабатываются по видам строительно-монтажных и специализированных работ на технологические процессы, в результате выполнения которых создаются законченные конструктивные элементы зданий и сооружений, а также технологическое оборудование, трубопроводы, системы отопления, вентиляции, водоснабжения и др.

Например, монтаж колонн, подкрановых балок, стеновых панелей; устройство полов, штукатурки, кровельных покрытий и др.

При необходимости допускается разрабатывать технологические карты на устройство отдельных узлов наиболее ответственных конструктивных элементов зданий, от качества которых зависят прочностные, деформативные, водо-, воздухо- и теплоизоляционные показатели всей конструкции.

1.8. В технологических картах материально-технические ресурсы и технико-экономические показатели, калькуляция затрат труда и машинного времени приводятся на укрупненные измерители конечной продукции; площадь 100 или 1000 м2; объем 100 или 1000 м3; протяженность 100 м или 1 км; масса 100 или 1000 т; количество 10 или 100 шт.; единичный агрегат.

1.9. Для возведения законченных, многократно повторяющихся конструктивных элементов типовых зданий и сооружений (типовых строительных конструкций) массового применения разрабатываются типовые технологические карты (ТТК).

1.10. При разработке проектов производства работ (ППР), связанных с использованием строительных технологий массового применения, допускается включать в состав ППР типовые технологические карты.

1.11. Типовые технологические карты разрабатываются на один основной (базовый) вариант производства работ, предусматривающий прогрессивные организационно-технологические решения.

Кроме этого, в типовых технологических картах допускается предусматривать другие возможные варианты применения строительных материалов и использования строительных машин, механизмов, оборудования и технологической оснастки.

1.12. Материалы «Руководства по разработке технологических карт в строительстве» содержат кроме обязательных требований, рекомендательные, отмеченные в тексте звездочкой (*).

2. СОСТАВ И СОДЕРЖАНИЕ ТЕХНОЛОГИЧЕСКОЙ КАРТЫ

2.1. Технологическая карта (в т.ч. типовая технологическая карта) должна состоять из следующих разделов.

I Область применения

II Технология и организация выполнения работ:

требования к качеству предшествующих работ;

требования к технологии производства работ;

технологические схемы производства работ;

транспортирование и складирование изделий и материалов;

(*) схемы комплексной механизации

III Требования к качеству и приемке работ:

требования к качеству поставляемых материалов и изделий;

схемы операционного контроля качества;

перечень технологических процессов, подлежащих контролю.

IV Техника безопасности и охрана труда, экологическая и пожарная безопасность

V. Потребность в ресурсах:

перечень машин и оборудования;

перечень технологической оснастки, инструмента, инвентаря и приспособлений: ведомость потребности в материалах, изделиях и конструкциях.

VI. Технико-экономические показатели:

продолжительность выполнения работ;

(*) график производства работ;

трудоемкость и машиноемкость выполнения работ;

(*) калькуляция затрат труда и машинного времени

2.2. В разделе «Область применения» приводятся:

наименование технологического процесса, конструктивного элемента или части здания и сооружения;

условия и особенности производства работ, в том числе температурные, влажностные, гидрогеологические и другие, наименование строительных материалов;

размеры и масса элементов, характеристика измерителя конечной продукции;

рекомендации по применению технологической карты.

2.3. В разделе «Технология и организация выполнения работ» приводятся:

требования законченности подготовительных и предшествующих работ:

требования к оснащению строительной площадки необходимыми коммуникациями (вода, канализация, электроэнергия и др.);

требования к наличию геоподосновы, в том числе вынесенных в натуру реперов, створных знаков и др.;

требования к качеству предшествующих работ (например, качество устройства основания под монтаж фундаментных блоков с замерами фактических отклонений; качество кирпичной кладки для производства штукатурных работ с замером фактических отклонений);

требования к температуре и влажности поверхностей, подлежащих отделке, устройству полов и т.д.; приборы и инструменты, необходимые для замера требуемых параметров;

требования к технологии производства работ:

краткие рекомендации по производству работ, обеспечивающие создание законченного конструктивного элемента здания и сооружения, с указанием состава, последовательности и способов выполнения технологических процессов;

краткие указания по организации рабочих мест;

технологические схемы производства работ с указанием последовательности выполнения каждого конструктивного элемента и расстановки машин, механизмов и оборудования, схемы организации рабочей зоны строительной площадки с разбивкой на захватки, схемы складирования материалов и конструкций; схемы строповки, выверки, временного и постоянного закрепления конструкций;

требования к транспортированию, складированию и хранению изделий и материалов:

требования к условиям перевозки и таре;

требования к организации площадки складирования и к температурно-влажностному режиму хранения;

(*) схемы комплексной механизации выполнения работ;

рекомендаций по составу комплекта машин, увязанных по расчетной производительности.

2.4. В разделе «Требования к качеству и приемке работ» приводятся:

требования к качеству поставляемых материалов и изделий:

перечень инструментов и приспособлений для контроля качества конструкций и материалов;

схемы операционного контроля качества:

указания по осуществлению контроля и оценке качества работ в соответствии с требованиями действующих ГОСТов, СНиПов, ведомственных и местных строительных норм, инструкций заводов-изготовителей, рабочих чертежей;

перечень технологических процессов, подлежащих контролю (Форма 1), с указанием предмета контроля, способа и инструмента контроля, времени проведения контроля за ответственного за контроль, технических критериев оценки качества.

(*) Форма 1 может быть дополнена аксонометрической схемой объекта контроля с указанием мест проведения замеров отклонений (Схема 1)

Форма 1

Перечень технологических процессов, подлежащих контролю

Схема 1. Аксонометрическая схема объекта контроля качества
(пример)

2.5. В разделе «Техника безопасности и охрана труда, экологическая и пожарная безопасность» приводятся:

■ решения по охране труда и технике безопасности, полученные в результате конкретных проектных проработок;

■ мероприятия, обеспечивающие устойчивость отдельных конструкций и всего здания как в процессе выполнения работ, так и после их окончания;

■ схемы с указанием ограждения опасных зон, предупреждающих надписей и знаков, способов освещения рабочих мест;

■ правила безопасной эксплуатации машин, оборудования и их установки на рабочих местах;

■ правила безопасной эксплуатации технологической оснастки, приспособлений, захватных устройств с указанием периодичности осмотров;

■ правила безопасного выполнения сварочных работ и работ, связанных с использованием открытого пламени;

■ правила безопасной работы при выполнении рабочих процессов;

■ средства подмащивания и защиты работающих;

■ указания по применению индивидуальных и коллективных средств защиты при выполнении рабочими и механизаторами технологических процессов в различных климатических условиях и в зимнее время;

■ экологические требования к производству работ по защите зеленых насаждений, ограничивающие уровень пыли, шума, вредных выбросов;

■ условия сбора и удаления (переработки) отходов;

■ условия сохранения окружающей среды (например, требования к оснащению строительной площадки устройствами для мытья колес автомобилей);

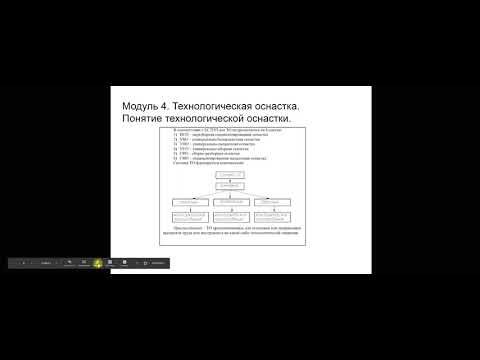

Видео:ОМП. Лекция 1. Технологическая оснасткаСкачать

Об утверждении нормативных документов (с изменениями на 15 января 2019 года), Приказ Москомэкспертизы от 27 апреля 2011 года №5

(с изменениями на 15 января 2019 года)

____________________________________________________________________
Документ с изменениями, внесенными:
приказом Москомэкспертизы от 16 сентября 2014 года N 86;
приказом Москомэкспертизы от 15 января 2019 года N МКЭ-ОД/19-3.
____________________________________________________________________

В целях совершенствования системы сметного нормирования и ценообразования, повышения эффективности использования средств бюджета города Москвы, а также на основании пункта 4.2.14 Положения о Комитете города Москвы по ценовой политике в строительстве и государственной экспертизе проектов, утвержденного постановлением Правительства Москвы от 24 февраля 2011 года N 48-ПП

приказываю:

Утвердить и ввести в действие Порядок разработки, согласования и утверждения технологических карт в строительстве, предназначенных для разработки территориальных сметных норм и единичных расценок (приложение).

И.о.председателяС.В.Макаров

Приложение. Порядок разработки, согласования и утверждения технологических карт в строительстве, предназначенных для разработки территориальных сметных норм и единичных расценок

Приложениек приказу Москомэкспертизы

от 27 апреля 2011 года N 5

(с изменениями на 15 января 2019 года)

1. Общие положения

1.1. Настоящий Порядок устанавливает правила разработки, согласования и утверждения технологических карт, являющихся основой для разработки территориальных сметных норм и единичных расценок на строительно-монтажные, ремонтно-строительные, пусконаладочные работы в строительстве, применяемых при строительстве объектов государственного заказа города Москвы.

1.2.

Технологическая карта является составной частью организационно-технологической документации, регламентирующей правила выполнения технологических процессов, выбор средств технологического обеспечения, строительных машин и оборудования, необходимых материально-технических ресурсов, требования к качеству и приемке работ, а также мероприятия по охране труда, технике безопасности, охране окружающей среды и пожарной безопасности.

1.3. Технологическая карта содержит перечень мероприятий по организации труда с наиболее оптимальными условиями для выполнения строительных работ, с учетом прогрессивных и рациональных методов технологии производства, способствующие сокращению сроков при наименьшем расходе всех ресурсов.

1.4. Нормативной базой для разработки технологических карт служат действующие государственные стандарты, строительные нормы и правила, ГОСТ, производственные, ведомственные и местные нормы расхода материалов.

При отсутствии утвержденных государственных и ведомственных норм на новые проектно-конструкторские решения в технологических картах допускается использовать нормы, приведенные в картах трудовых процессов.

1.5.

В технологических картах определяют требования к качеству предшествующих работ, методы производства работ с перечнем необходимых машин, оборудования, технологической оснастки и схемами их расстановки, последовательность выполнения технологических процессов, требования к качеству и приемке работ, мероприятия по обеспечению безопасности производства работ, пожарной безопасности, условия сохранения окружающей среды, расход материально-технических ресурсов, технико-экономические показатели.

1.6. Технологические карты разрабатываются по видам строительно-монтажных и специализированных работ на технологические процессы, в результате выполнения которых создаются законченные конструктивные элементы зданий и сооружений.

1.7. Материально-технические ресурсы и технико-экономические показатели, калькуляция затрат труда и машинного времени приводятся на укрупненные измерители конечной продукции: площадь 1, 10, 100 или 1000 м, на объем 1, 10, 100 или 1000 м, на протяженность 1, 10, 100 м или 1 км, на массу 1, 10, 100 или 1000 т, на количество 1,10 или 100 шт.

2. Состав и содержание технологической карты

2.1. Технологическая карта должна состоять из следующих разделов.

2.1.1. Область применения.

2.1.2. Технология и организация выполнения работ.

2.1.2.1. Требования к качеству предшествующих работ.

2.1.2.2. Требования к технологии производства работ.

2.1.2.3. Технологические схемы производства работ.

2.1.2.4. Транспортирование и складирование изделий и материалов.

2.1.3. Требования к качеству и приемке работ.

2.1.3.1. Требования к качеству поставляемых материалов и изделий.

2.1.3.2. Схемы операционного контроля качества.

2.1.3.3. Перечень технологических процессов, подлежащих контролю.

2.1.4. Техника безопасности и охрана труда, экологическая и пожарная безопасность.

2.1.5. Потребность в ресурсах.

2.1.5.1. Перечень машин и оборудования.

2.1.5.2. Перечень технологической оснастки, инструмента, инвентаря и приспособлений: ведомость потребности в материалах, изделиях и конструкциях.

2.1.6. Технико-экономические показатели.

2.1.6.1. Продолжительность выполнения работ.

2.1.6.2. График производства работ.

2.1.6.3. Затраты труда рабочих и машинного времени выполнения работ.

2.1.6.4. Калькуляция затрат труда и машинного времени.

2.1.6.5. Сметные расчеты затрат.

2.2. В разделе «Область применения» приводятся:

2.2.1. Наименование технологического процесса, конструктивного элемента или части здания и сооружения;

2.2.2. Условия и особенности производства работ, в том числе температурные, влажностные, гидрогеологические, метеорологические и другие показатели окружающей среды, при которых допускается производство работ;

2.2.3. Наименование строительных материалов, изделий и деталей в соответствии с ГОСТ, ТУ или регламентами фирм-производителей;

2.2.4. Объемы работ, размеры и масса элементов;

2.2.5. Рекомендации по применению технологической карты.

2.3. В разделе «Технология и организация выполнения работ» приводятся:

2.3.1. Требования законченности подготовительных и предшествующих работ:

2.3.1.1. требования к оснащению строительной площадки необходимыми коммуникациями (вода, канализация, электроэнергия и др.), требования к наличию геоподосновы, в том числе вынесенных в натуру реперов, створных знаков и др.;

2.3.1.2. требования к качеству предшествующих работ (например, качество устройства основания под монтаж фундаментных блоков с замерами фактических отклонений, качество кирпичной кладки для производства штукатурных работ с замером фактических отклонений);

2.3.1.3. требования к температуре и влажности поверхностей, подлежащих отделке, устройству полов и т.д., приборы и инструменты, необходимые для замера требуемых параметров;

2.3.2. Требования к технологии производства работ:

2.3.2.1 краткие рекомендации по производству работ, обеспечивающие создание законченного конструктивного элемента здания и сооружения, с указанием состава, последовательности и способов выполнения технологических процессов;

2.3.2.2. краткие указания по организации рабочих мест;

2.3.2.3. технологические схемы производства работ с указанием последовательности выполнения каждого конструктивного элемента и расстановки машин, механизмов и оборудования, схемы организации рабочей зоны строительной площадки с разбивкой на захватки, схемы складирования материалов и конструкций, схемы строповки, выверки, временного и постоянного закрепления конструкций;

2.3.2.4. требования к транспортированию, складированию и хранению изделий и материалов, в том числе требования к условиям перевозки и таре;

2.3.2.5. требования к организации площадки складирования и к температурно-влажностному режиму хранения;

2.3.2.6. схемы комплексной механизации выполнения работ;

2.3.2.7. рекомендации по составу комплекта машин, увязанных по расчетной производительности.

2.4. В разделе «Требования к качеству и приемке работ» приводятся:

2.4.1. Требования к качеству поставляемых материалов и изделий, в том числе перечень инструментов и приспособлений для контроля качества конструкций и материалов;

2.4.2. Схемы операционного контроля качества с указаниями по осуществлению контроля и оценке качества работ в соответствии с требованиями действующих ГОСТ, СНиП, ведомственных и местных строительных норм, инструкций заводов-изготовителей, рабочих чертежей;

2.4.3 Перечень технологических процессов, подлежащих контролю (Форма 1), с указанием предмета контроля, способа и инструмента контроля, времени проведения контроля, ответственного за контроль и технических критериев оценки качества.

Форма 1

Форма 1. Перечень технологических процессов, подлежащих контролю

2.5. В разделе «Техника безопасности и охрана труда, экологическая и пожарная безопасность» приводятся:

2.5.1 Решения по охране труда и технике безопасности, принятые для данного технологического процесса;

2.5.2. Мероприятия, обеспечивающие устойчивость отдельных конструкций и всего здания, как в процессе выполнения работ, так и после их окончания;

2.5.3. Схемы производства работ с указанием ограждения опасных зон, предупреждающих надписей и знаков, способов освещения рабочих мест;

2.5.4. Правила безопасной эксплуатации машин, оборудования и их установки на рабочих местах;

2.5.5. Правила безопасной эксплуатации технологической оснастки, приспособлений, захватных устройств с указанием периодичности осмотров;

2.5.6. Правила безопасного выполнения сварочных работ и работ, связанных с использованием открытого пламени;

2.5.7. Указания по применению индивидуальных и коллективных средств защиты при выполнении рабочими и механизаторами технологических процессов в зависимости от времени года (в том числе в зимнее время);

2.5.8. Мероприятия по сохранению окружающей среды (например, требования к оснащению строительной площадки устройствами для мытья колес автомобилей);

2.5.9. Мероприятия по обеспечению защиты зеленых насаждений;

2.5.10. Экологические требования к производству работ, ограничивающие уровень пыли, шума и вредных выбросов;

📺 Видео

Технологическая оснастка - элементы закрепленияСкачать

ЧПУ ДЛЯ ЧАЙНИКОВ - #18 - КОМПЕНСАЦИЯ ДЛИНЫ ИНСТРУМЕНТА/ Программирование обработки на станках с ЧПУСкачать

Принцип модульности технологической оснастки BriBaseСкачать

Комплект оснастки и фиксаторов для обрабатывающих центровСкачать

Модульная технологическая оснастка BriBase на Технофоруме-2022Скачать

Технологическая оснастка как конкурентное преимуществоСкачать

Технологическая оснастка для станков - Jigs and FixturesСкачать

Технологическая оснастка Лекция №1 (01.12.21)Скачать

Определение и установка приспособления, заготовки, инструментов.Скачать

Оснастка горизонтального фрезерного станка. КолоннаСкачать

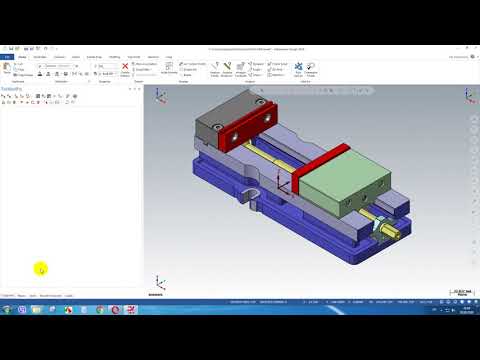

CAD системы.ТЕХНОЛОГИЧЕСКАЯ ОСНАСТКА ДЛЯ ИСПЫТАНИЯ ШИБЕРНОЙ ЗАДВИЖКИ. ПРИМЕР РАЗРАБОТКИ.Скачать

Оснащение конструкторско-технологического отдела. Как сделать правильный выбор?Скачать

Технологическая оснастка практика ЗКТО181Скачать

УАЗ. Все движется: производство технологической оснастки. Выпуск 3Скачать
