Акт испытания анкеров на несущую способность (рекомендуемый образец)

Качеству и надежности крепежных систем строительных конструкций уделяется особое внимание. Во многих случаях от качества соединительного элемента зависит прочность, устойчивость, а также продолжительность безаварийной эксплуатации отдельной строительной системы или целого объекта. Одно из самых надежных и долговечных соединений – анкерное, где для крепежа применяется анкерный болт.

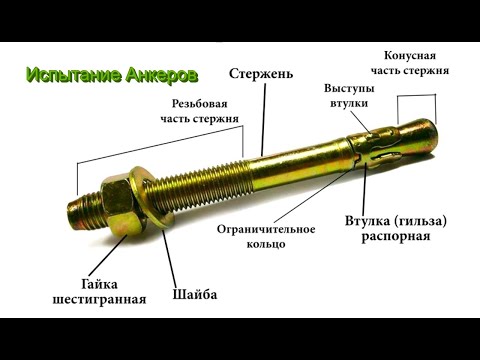

Описание анкерного болта

Анкерный болт – это прочный стержень из легированной стали длинной 30-200 мм, применяемый для установки в деревянные, каменные, бетонные и земляные основания.

На стержне из высоколегированной стали расположена втулка с прорезями, под которой находится гайка конической формы. Посредство закручивания гайка проходит по резьбе стержня через втулку, расширяя ее прорези.

В результате стержень надежно удерживается за счет силы трения. На конце болта находится головка для закручивания под ключ или крестовую отвертку.

Способ крепления и вид крепежного элемента подбирается посредством расчёта анкерных болтов на вырыв. При расчете учитывается сила трения, сопротивление анкера вырыву в упоре, сила адгезии при использовании для крепления специальной пасты, а также прочность соединения под действием высоких температур.

Есть несколько видов анкерных крепежей. Классический вариант фиксация болта в отверстие за счет силы трения, которая не даёт его врывать.

Для сквозного крепления тонких оснований применяется болт, у которого стержень фиксируется за счет внешнего упора с одной стороны и головки с другой. В самых сложных и ответственных случаях используется химический анкер. Резьбовая шпилька вкручивается в пасту, которой заполняется просверленной отверстие и надежно там фиксируется.

Виды анкеров

Они подразделяются по материалу соединяемых конструкций и виду крепежного элемента:

По материалу:

  • для тонких оснований из гипсокартона, ДСП, ДВП;
  • для плотных оснований из кирпича, бетона;
  • для пористых оснований из пенобетона, пеноблоков, шлакоблоков;
  • для ветхих и разрушенных оснований используются анкера для крепления в пористые структуры.

По виду крепежного элемента:

  • закладной. Под него не надо сверлить отверстие. Он монтируется перед заливкой бетона или кирпичной кладки. Закладное анкерное крепление применяется для фиксации ответственных, тяжелых конструкций, таких как колонны, фундаменты;
  • распорный. Фиксируется в плотном основании из бетона или кирпича за счет силы трения. Наконечник анкера расширяется в крепежном отверстии и надежно фиксирует стержень;
  • забивной. Фиксируется по принципу распорного. Стержень не закручивается, а забивается в крепежную гильзу;
  • клиновый. Устанавливается в заранее просверленное отверстие путем забивания. Болт забивается в отверстие, а затем муфта расклинивается;
  • рамный. Применяется для фиксации оконных рам и дверных косяков. Головка анкера полностью утапливается в тело конструкции, установка анкера «за подлицо»;
  • химический анкер. Кроме силы трений стержень удерживается в отверстие за счет адгезии цементирующей пасты и материала основания. В результате получается монолитное соединение с высокими показателями по прочности.

Расчет анкерного болта

Число анкерных крепежей на единицу строительной конструкции в нашей стране растет с каждым годом. К качеству анкерных ботов нет особых претензий.

Ведущие мировые производители крепежных систем НИИ, Fischer, Sormat и MKT зарекомендовали себя на российском рынке с положительной стороны. Они выпускают качественные элементы крепления, со всеми необходимыми сертификатами соответствия.

Проблема заключается в невозможности усредненной оценке основания. На каждой строительной площадке свои индивидуальные условия. Качество и свойства строительных и отделочных материалов сильно разнятся. Поэтому расчет анкерных болтов на выдергивание – это индивидуальная процедура для каждого конкретного случая.

https://www.youtube.com/watch?v=bD63aDBrkO8

Есть несколько проблем, с которыми сталкиваются российские и зарубежные проектировщики. Без их решения оценить прочность  узла за весь период предполагаемой эксплуатации не представляется возможным:

  • для расчета анкера на срез или вырыв требуется сертифицированная методика.  Проблема заключается в выборе. С методом статического испытания все не так плохо, есть нормативная база. С динамической системой испытаний не все так просто. Нет официальной методики динамического испытания анкерного соединения;
  • проблемы возникают с анализом полученных в результате испытаний данных. Не всегда возможно поучить показатели расчетных нагрузок на выдёргивание;
  • есть проблемы в методике подбора анкерного соединения исходя из материала крепежного основания.

Есть ряд свойств крепежей, которые зависят от качества материалов. Разработка методик испытания не требуется. Например, коррозионная стойкость анкерного болта, а также предел огнестойкости.

В работе по совершенствованию испытания анкерных соединений принимают участие фирмы-производители. Они постоянно совершенствовуют конструкцию и материал анкерных болтов, попутно создавая новые технологии монтажа, методики проведения статических и динамических испытаний, а также нормативную документацию к каждому виду анкерных болтов.

Суть любой методики заключается в определение расчетной нагрузки, которая должная быть больше фактической. Например, на анкерные болты надо подвесить фасад массой 40 кг на квадратный метр.

В результате расчеты мы получаем значение для каждого анкера 200 кг на квадратный метр. Следовательно, фасад крепить можно, анкерные боты не вырвет.

В основном для получений рекомендуемых нагрузок на анкерный бот используется европейская система статического испытания ETAG 001. Она состоит из двух этапов:

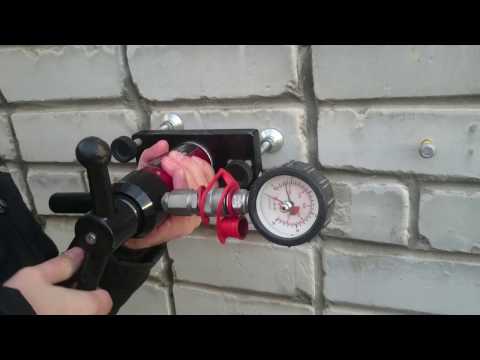

  • практическая часть. Испытание анкера на вырыв (из бетона, из кирпича, из пенобетонов, из монолита) начинается с установки нескольких образцов в основание. Затем в течение 1-3 минут анкер плавно нагружается до момента его вырыва или разрушения узла;
  • расчетная часть. Получить расчетные значения вырывающих усилий не так просто. Они зависят от совокупного действия нескольких факторов, которые не зависят друг от друга. Например, плотности установки крепежей, неоднородности основания, физических и химических характеристик основания. Поэтому для расчета применяется математический закон распределения случайных величин, который позволяет уйти от неоднородности, получив усредненное значение.

Все результаты тестового испытания на вдергивание обрабатываются и заносятся в таблицу. Задача состоит в определение максимальной расчетной нагрузки.

Подбирается такая нагрузка, под действие которой разрушилось только 5% узлов анкерного соединения. Остальные 95% выдержали, их разрушение произошло при более сильной нагрузке.

В России методика испытаний и расчета отличается от европейской. У нас материал и цельная строительная конструкция испытываются по разному.

При испытании материала нагрузка увеличивается плавно, но без промежутков. Нет выдержки по времени на каждом этапе увеличения нагрузки.

Анкерный болт принято считать частью строительной конструкции. Поэтому его расчет на вырыв регламентируется ГОСТ 8829- 94 «Изделия строительные и железобетонные заводского изготовления.

Методы испытаний посредством нагружения. Правила оценки прочности и трещиностойкости». Согласно регламенту нагружение надо выполнять пошагово, с задержкой по времени на каждой ступени.

  • болт нагружается пошагово. Каждый шаг – 10% от предельного значения;
  • после каждого этапа пауза 5-10 минут;
  • в начальной и конечной стадии каждого этапа испытания измеряются деформации анкерного болта и материала вокруг него.

Полученные результаты сводятся в таблицу. Затем рассчитываются предельные рекомендуемые нагрузки для каждого вида анкера под конкретный строительный материал.

Метод динамического испытания анкеров на вырыв

Динамическое испытание анкерного соединения на вырыв характеризуется максимальными ударными (как разновидность сейсмических) нагрузками. Порядок испытания анкера на динамические нагрузки состоит из нескольких этапов:

  1. Первый этап заключается в определении предельного значения вырывающего усилия во время статического нагружения. Для этого берётся 5-10 образцов, затем они нагружается до полного вырова анкера или разрушения материала вокруг основания.
  2. Второй этап заключается в многократном динамическом нагружение образцов. Каждую минуту совершается 200-300 циклов нагрузка-разгрузка.
  3. Третий этап состоит из статического испытания на вырывание предыдущих образцов. Каждый из них ступенчато нагружается до вырова анкера или разрушения материла вокруг него. Затем эти результаты сравниваются с полученными на первом этапе динамического испытания анкерных болтов и узлов.

Динамическое испытание не обязательно проводить в районах с малой вероятностью землятресений. Это лишние затраты. Например, для монтажа подвесного фасада достаточно провести простые статические испытания прямо на строительной площадке.

https://www.youtube.com/watch?v=Z7q3b6Qhmjo

Полученный результаты надо занести в акт испытания вентфасада. Затем сравнить максимальное значение вырывающих нагрузок анкера с показателями, указанными в технической документации к вентилируемому фасаду.

Если есть запас по прочности, то можно начинать монтаж. В противном случае надо выбрать другой облицовочный материал или тип анкерного болта.

Видео:Рвем клиновые анкера Sormat из гранита. Испытания анкеров на срез и вырыв диаметром 10 и 12 мм.Скачать

Рвем клиновые анкера Sormat из гранита. Испытания анкеров на срез и вырыв диаметром 10 и 12 мм.

Акт испытания конструкций здания и сооружения (приложение и по сп 70.13330.2012)

Акт испытания анкеров на несущую способность (рекомендуемый образец)

Конструкции зданий и сооружений после их установки предъявляются к приемке. Чтобы проверить их качество, проводятся определенные испытания. Список конструкций, подлежащих испытаниям, указывается в проектной документации. Это могут быть балконные плиты и такие простые изделия, как крюки под люстры.

По результатам проведенных проверок оформляется и подписывается акт испытания конструкций здания и сооружения. Это необходимо для подтверждения, что установленные конструкции соответствуют нормам и требованиям строительства, а также для начала последующих работ. Цель самих испытаний может быть разной:

  • определение несущей способности конструкции (выдерживают ли они нагрузки);
  • определений деформаций или напряженного состояния;
  • изучение работы новых конструкций и их систем;
  • выявление способов и объемов усиления;
  • установление скрытых резервов прочности.

к оглавлению ↑

Образец и состав акта испытания конструкция зданий и сооружений

На нашем сайте вы можете скачать акт испытания конструкций здания и сооружения. Форма составлена по рекомендованному образцу, который приведен в Приложении И СП 70.13330.2012 «Несущие и ограждающие конструкции» (измененная редакция СНиП 3.03.01-87). В бланке акта можно выделить 3 раздела:

  • Данные о комиссии: когда и кем назначена, ее состав. Испытания проводятся специальными станциями или лабораториями. Хотя в некоторых случаях эту функцию берут на себя строительные, эксплуатирующие или изготовляющие организации.
  • Что было установлено комиссией в ходе проверки. Здесь описывают здание, предъявленное к испытаниям, его конструкции, сроки выполнения работ и результаты испытаний.
  • Решение комиссии. Оно может быть как положительным, так и отрицательным. Все зависит от результатов испытаний. Решение комиссии заверяется подписями ее председателя и членов.

к оглавлению ↑

Как заполнить данные о комиссии

В первой части акта испытаний конструкций здания и сооружения необходимо построчно вписать следующую информацию:

  1. Название города, где находится объект, и дату проведения испытаний.
  2. Наименование фирмы заказчика, которая назначила комиссию.
  3. Дата и номер приказа по назначению комиссии (их может быть несколько, поэтому номер является обязательным). Подписание приказа, как правило, происходит раньше проведения испытаний (пункт 1), поэтому и дата должна здесь должна быть более ранняя.

Далее приводится состав комиссии с указанием фамилии, инициалов и должности:

  • Председателя-представителя заказчика. К примеру, ООО «ЦЕНТРМАГ», инженер Петров П. П.
  • Представителя генерального подрядчика.
  • Представителя монтажной организации.

к оглавлению ↑

Как заполнить раздел акта испытания конструкций «УСТАНОВИЛА»

Следующая часть акта также не вызывает трудностей при заполнении, поскольку под все данные отведены отдельные строчки с указанием того, что должен указать заполнитель.

Пункт 1. Название монтажной организации, которая назначена на проведение испытаний. Ее наименование должно совпадать с названием, которое указано в пункте 3 «Представитель монтажной организации». В первом пункте также приводят наименование здания или сооружения, предъявленного к испытанию, к примеру, цех или жилой дом.

https://www.youtube.com/watch?v=f87nmnx_Vno

Пункт 2. Вносится полное название и шифр проектной документации, по которой смонтированы конструкции.

Пункт 3. Указывается название организации генерального подрядчика и работы, которые он выполнил. К примеру, закладка фундамента.

Пункт 4. Уточняется какой организацией выполнен монтаж оборудования, например, окон и стен.

Пункт 5. Этот пункт не заполняется, поскольку здесь просто указывается информация о том, что комиссии в полном объеме предъявлена вся документация.

к оглавлению ↑

Окончание заполнения раздела «УСТАНОВИЛА» и раздел «РЕШЕНИЕ КОМИССИИ»

  • Пункт 6. Здесь необходимо указать начало и окончание работ.
  • Пункт 7. Шифр ППР, согласно которому были проведены все испытания, а также наименование организации, занимавшейся ими.
  • Пункт 8 «В процессе испытаний было установлено».

    Здесь нужно описать результаты испытаний: можно ли считать конструкции выдержавшими испытание и готовыми к эксплуатации. Если целью было выявление особенностей работы новой конструкции, то приводятся особенности ее поведения под нагрузкой.

Последний раздел при заполнении акта испытания конструкций здания и сооружения – «Решение комиссии».

Здесь повторно приводится наименование исследуемого объекта, приводится перечень приложений к акту и указываются фамилии с инициалами председателя и членов комиссии. Также в конце документа они должны поставить свою подпись.

💡 Видео

Запись вебинара: Испытание анкеров и обучение монтажных организацийСкачать

Запись вебинара: Испытание анкеров и обучение монтажных организаций

Соотношение максимальной нагрузки на срез с нагрузкой на разрывСкачать

Соотношение максимальной нагрузки на срез с нагрузкой на разрыв

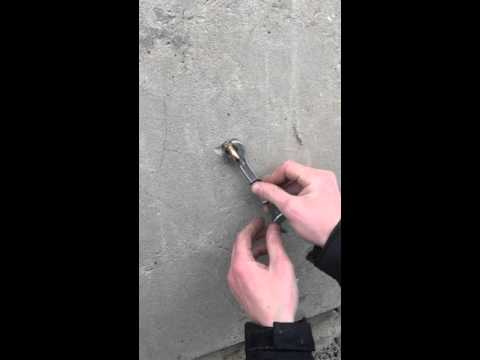

Монтаж анкерный болт с гайкойСкачать

Монтаж анкерный болт с гайкой

Крепление сейфа анкером, как работает анкер гайка!Скачать

Крепление сейфа анкером, как работает анкер гайка!

Распространенные ошибки при монтаже анкеровСкачать

Распространенные ошибки при монтаже анкеров

Испытания анкеров для пробивки скалолазных маршрутов в новом районе, на Олхинском плато, ИркутскСкачать

Испытания анкеров для пробивки скалолазных маршрутов в новом районе, на Олхинском плато, Иркутск

Испытание анкеров МП на вырывСкачать

Испытание анкеров МП на вырыв

Испытание анкеров на вырывСкачать

Испытание анкеров на вырыв

Анкерный болт. Установка, принцип работы.Скачать

Анкерный болт. Установка, принцип работы.

Анкеры, принцип работы анкерного болтаСкачать

Анкеры, принцип работы анкерного болта

Анкер забивной и цанга латуннаяСкачать

Анкер забивной и цанга латунная

Анкер кольцо. Принцип работы. Установка.Скачать

Анкер кольцо. Принцип работы. Установка.

Болт анкерный, болт анкерный с гайкой, рамный дюбель (рамный анкер)Скачать

Болт анкерный, болт анкерный с гайкой, рамный дюбель (рамный анкер)

Процесс загружения анкера по методу отрыва со скалываниемСкачать

Процесс загружения анкера по методу отрыва со скалыванием

Анкерный болт fischer FAZ IIСкачать

Анкерный болт fischer  FAZ II

Испытание на вырыв анкера с кольцомСкачать

Испытание на вырыв анкера с кольцом

Анкер клин или 2 гвоздя 15мм.Скачать

Анкер клин или 2 гвоздя 15мм.

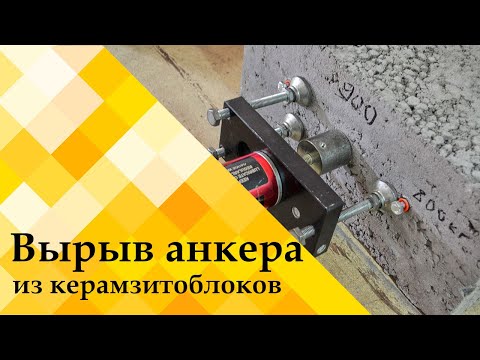

Испытания керамзитоблоков на вырыв анкераСкачать
