Акт гидравлического испытания системы отопления образец заполнения: акт опрессовки трубопровода

Акт на гидравлическое испытание трубопровода

  • Акты проведения испытаний составляются в виде бланков документов, в которых заносится результат испытания работоспособности механизмов и оборудования.

    В сегодняшней статье рассмотрим детально акты испытания системы трубопроводов, канализации, лестниц и стремянок, ограждения кровли и пожарных испытаний.

    Примеры составления актов можно будет бесплатно загрузить в конце статьи.

  • Проверки систем отопления и водопровода проводится:

    Поэтапная проверка и ее результаты заносятся в акт испытаний. Система на герметичность и прочность проверяется двумя способами, одним из которых является гидравлический метод: испытание путем использования воды с повышенной нагрузкой. Этот метод подходит для внутренних и наружных систем (при температуре не ниже +5С). Второй метод – пневматический.

    Оба способа приемочного испытания называются опрессовкой труб.

    Итоги проведения проверок заносятся в акт, бланк которого установлен Сводом Правил на строительные нормы и правила. Шаблон представлен в Приложении 1 к САНПину «Наружные сети и сооружения водоснабжения и канализации». Представленная форма акта – обязательная.

    Порядок составления акта:

    1. Указание общеорганизационных сведений: город составления и дата.

    2. Представление участников комиссии, которая провела опрессовку и принятие напорного трубопровода. Членами становятся три стороны:

    Компания, которая проводила монтаж трубопровода

    Представитель технического надзора от заказчика

    Представитель эксплуатационной компании

    3. Ниже приводится информация о проверенном объекте и дается описание трубопровода (длина, диаметр, материал труб и стыков), даются сведения, указанные в рабочей документации, приводится информация об используемом манометре.

    4. Заполняется раздел об испытании и его результатах.

    5. В разделе «Решение комиссии» приводится утверждение, что система считается прочной и герметичной и под этим подписываются члены комиссии.

    Скачать форму бесплатно можно в конце статьи.

    Акт промывки системы отопления: образец документов, форма и бланк

    Замена трубопроводов — это дорогостоящий вариант улучшения системы отопления. Качественные промывки системы позволяют устранить различные загрязнения труб, которые приводят к значительному снижению температуры нагрева отопительного оборудования.

    Трубы до и после промывки.

    Большой расход топлива и невысокая температура нагрева системы отопления являются важнейшими показателями необходимости очистки системы.

    Порядок организации очистных работ

    Теплоносителем в трубах является вода, имеющая различные загрязнения, которые оседают и уплотняются на стенках трубопроводов. Они мешают нормальной циркуляции и функционированию теплоносителя, вызывают закупорку труб и радиаторов отопления.

    Организация, занимающаяся промывкой, должна:

    • предварительно обследовать оборудование;
    • оформить акт на скрытые операции;
    • подобрать технологию очистки;
    • составить смету на промывку системы отопления и договор;
    • выполнить работы;
    • провести вторичное опрессовывание оборудования;
    • заполнить бланк акта.

    Акт промывки отопительной системы — важный документ, удостоверяющий окончание работ для специализированных организаций, занимающихся такими услугами.

    Процесс опрессовки отопительных труб.

    Опрессовку оборудования выполняют водой или воздухом. Она должна удостоверить правильность выполнения работ.

    Один из методов оценки технического состояния оборудования — опрессовывание под давлением, которое выявляет все неисправности до начала работ. Давление должно быть больше нормативного, но не менее 2 атмосфер.

    https://www.youtube.com/watch?v=XUCuM6YrlsE

    Для проверки воздухом используют насос и специальный манометр, который измеряет давление в системе. Если давление не меняется, то, значит, оборудование герметично, а если снижается, нужно искать место, где происходит утечка, и устранить неисправность.

    Оформляется акт на различные скрытые операции: демонтаж радиаторов, разъединение фланцев, подготовительные работы. Далее выбирается технология очистки, но в большинстве случаев используется гидропневматический метод.

    В смету на промывку системы отопления включают цену топлива, амортизации оборудования, реагентов.

    Затем составляется договор, в котором оговариваются главные моменты сотрудничества:

    • стоимость услуги;
    • порядок расчета;
    • сроки выполнения;
    • величина штрафов в случае невыполнения обязательств;
    • обязательства и ответственность сторон;
    • порядок расторжения договора.

    После окончания очистки проводят вторичную опрессовку и проверяют работоспособность оборудования. Заполняется бланк акта промывки, где заказчик оценивает качество услуги.

    Оформление документа проводят сразу после окончания работ. Если условия договора не выполнены и качество услуги не устраивает заказчика, документ не подписывается до устранения всех недочетов и неисправностей.

    Методы производства работ по промывке систем отопления

    Для очистки оборудования используют 3 основных метода:

    • гидропневматический;
    • динамический;
    • химический.

    Гидропневматический способ заключается в использовании горячей или холодной воды, в которую из компрессора подмешивают струю сжатого воздуха, создающую волну и воздушные пузыри. Жидкость под давлением убирает все отложения и накипи на стенках трубопроводов. Потом составляют акт промывки оборудования.

    Оборудование для промывки системы отопления.

    Химическую промывку производят с помощью использования различных химических реагентов и емкости, которая оборудована насосом. Использованные реактивы должны утилизироваться специалистом.

    Химический способ часто используется для очистных работ, ведь водопроводная вода, используемая в отопительных системах, не отличается хорошими характеристиками.

    Динамический способ — это удаление накипи, ржавчины, химических отложений, солей натрия и кальция с помощью специальных насадок, которые создают высокое давление (гидроудар).

    Современный способ — пневматический пистолет Тайфун, который позволяет провести точечную очистку радиаторов и устранить засоры в водопроводных трубах.

    Иногда производится комплексная промывка оборудования, которая имеет ряд преимуществ:

    • демократическая цена;
    • возможность очистки труб с небольшими диаметрами сечения и сложными конструкциями;
    • объемная очистка;
    • выполнение работ в сжатые сроки.

    Посмотрите видео и изучите последовательность работ при очистке оборудования от загрязнений.

    Особенности оформления акта промывки

    Для контроля качества работ производятся заборы воды в разных участках отопительной системы.

    Образец документов.

    Самый простой способ проверки таков: в подъездах или квартирах выкручивают глухие радиаторные пробки и оценивают качество работ. На пробке радиатора может быть вода или ил, но твердых фракций не должно быть.

    Затем оформляется акт промывки, в котором должна быть следующая информация:

    • способ очистки системы отопления;
    • расход воды, если есть приборы учета;
    • температура воды (если промывка выполнялась горячей водой);
    • оценка качества услуги: удовлетворительная или неудовлетворительная;
    • подписи лиц, ответственных за работы;
    • дата проведения услуги.

    Если у акта есть унифицированная форма, то оформляется специальный бланк. За образец акта промывки различные организации используют документы, которые могут отличаться в деталях, но обязательно содержание документа должно соответствовать государственному стандарту качества.

    https://www.youtube.com/watch?v=I5StZzButv0

    Примерный образец акта прилагается.

    Системы отопления, очищенные от грязи, работают более качественно. Улучшается нагрев радиаторов отопления. Очистку проводят в зависимости от показателей работы оборудования. Лучше использовать в качестве теплоносителя очищенную воду, которая будет способствовать меньшему загрязнению трубопроводов.

    Промывка является эффективной мерой увеличения производительности и качества работы системы, которую хорошо сочетать с профилактическими работами.

    Если проводить их своевременно, можно избежать дополнительных расходов и сэкономить деньги.

    Акт пневматического испытания трубопроводов

    Пневматический метод: диагностика путем накачивания системы воздухом под высоким давлением. Зачастую метод используется для наружных систем, если температура на градуснике меньше +5 по Цельсию.

    Порядок опрессовки труб пневматическим испытанием приведен в том же СанПине, акт испытания составляется по обязательной форме, которая приведена в Приложении №3.

    Требования к составлению испытательной документации:

    1. Заполнение названия города и даты составления.
    2. Указание членов комиссии (также, как и при гидравлическом испытании, участвуют три стороны).
    3. Описание трубопровода: длина, диаметр, материал труб и стыков.
    4. Информация о величине давления: расчетная, до какого значения было повышено давление в трубах, конечное давление, величина снижения. Указывается время опрессовки.
    5. В разделе «Решение комиссии» каждый из ее членов ставит подпись с расшифровкой, если трубопровод прошел диагностику пневматическим способом, и является герметичным и прочным.

    Акт на прочистку канализации образец. Акт промывки систем отопления

    Промывкой отопительных систем занимаются специализированные организации после предварительного заключения соответствующего договора. По окончании работ промывки систем отопления. Образец и внешний вид этого документа зависят от комплекса проводимых специалистами мероприятий.

    Обязательная процедура

    Системы отопления представляют собой совокупность оборудования (насосов, котлов, трубопроводов и радиаторов), предназначенного для обогрева помещений.

    Ввиду того что в качестве теплоносителя обычно используется подогретая вода, все детали изнутри покрываются плотным слоем загрязнений. Иногда в трубах такие отложения достигают более пятидесяти процентов сечения.

    Это уменьшает теплоотдачу и снижает температуру внутри самого помещения. Бороться с таким явлением можно двумя способами:

    Видео:Гидравлическое испытание трубопроводов на прочностьСкачать

    Гидравлическое испытание трубопроводов на прочность

    Акты испытаний: скачать чистый бланк и образец заполнения

    Акт на гидравлическое испытание трубопровода

    Год документа: 2019

    Группа документа: Акты

    Вид документа: Акт

    Форматы для скачивания: DOC, PDF

    Акты проведения испытаний составляются в виде бланковдокументов, в которых заносится результат испытания работоспособностимеханизмов и оборудования.

    В сегодняшней статье рассмотрим детально акты испытаниясистемы трубопроводов, канализации, лестниц и стремянок, ограждения кровли ипожарных испытаний.

    Примеры составления актов можно будет бесплатно загрузитьв конце статьи.

    Акт гидравлического испытания системытрубопроводов отопления и водопровода

    Проверки систем отопления и водопровода проводится:

    • при вводе новой инженерной коммуникации;
    • при реконструкции уже имеющейся;
    • при плановой проверке функционирования системы.

    Поэтапная проверка и ее результаты заносятся в актиспытаний. Система на герметичность и прочность проверяется двумя способами,одним из которых является гидравлический метод: испытание путем использованияводы с повышенной нагрузкой. Этот метод подходит для внутренних и наружныхсистем (при температуре не ниже +5С). Второй метод – пневматический.

    Оба способа приемочного испытания называются опрессовкойтруб.

    https://www.youtube.com/watch?v=p6PI7yFjwbc

    Итоги проведения проверок заносятся в акт, бланк которого установлен Сводом Правил на строительные нормы и правила. Шаблон представлен в Приложении 1 к САНПину «Наружные сети и сооружения водоснабжения и канализации». Представленная форма акта – обязательная.

    Порядок составления акта:

    1. Указание общеорганизационных сведений: городсоставления и дата.

    2. Представление участников комиссии, которая провела опрессовкуи принятие напорного трубопровода. Членами становятся три стороны:

    Компания, которая проводила монтаж трубопровода
    Представитель технического надзора от заказчика
    Представитель эксплуатационной компании

    3. Ниже приводится информация о проверенном объекте идается описание трубопровода (длина, диаметр, материал труб и стыков), даютсясведения, указанные в рабочей документации, приводится информация обиспользуемом манометре.

    4. Заполняется раздел об испытании и его результатах.

    5. В разделе «Решение комиссии» приводится утверждение,что система считается прочной и герметичной и под этим подписываются членыкомиссии.

    Скачать форму бесплатно можно в конце статьи.

    Акт пневматического испытаниятрубопроводов

    Пневматический метод: диагностика путем накачиваниясистемы воздухом под высоким давлением. Зачастую метод используется длянаружных систем, если температура на градуснике меньше +5 по Цельсию.

    Порядок опрессовки труб пневматическим испытанием приведен в том же СанПине, акт испытания составляется по обязательной форме, которая приведена в Приложении №3.

    Требования к составлению испытательной документации:

    1. Заполнение названия города и даты составления.
    2. Указание членов комиссии (также, как и при гидравлическом испытании, участвуют три стороны).
    3. Описание трубопровода: длина, диаметр, материал труб и стыков.
    4. Информация о величине давления: расчетная, до какого значения было повышено давление в трубах, конечное давление, величина снижения. Указывается время опрессовки.
    5. В разделе «Решение комиссии» каждый из ее членов ставит подпись с расшифровкой, если трубопровод прошел диагностику пневматическим способом, и является герметичным и прочным.

    Акт испытания наружной и внутреннейканализации на пролив

    Акт испытания внутренней и наружной канализации составляетсякак результат проверки работоспособности системы. В нем закрепляется позициякомиссии, что система выдержала испытание проливом воды, а конструкциясоответствует проектной документации, ГОСТам и нормам.

    Диагностика нормальной функциональности канализационной системы необходима при монтаже нового объекта или после проведения ремонтных работ уже существующей системы. Информация о проверке работоспособности заносится в акт. Бланк составляется по форме, указанной в Приложении «Д» к Своду Правил 73.13330.2012.

    В акте указываются:

    • наименование системы и объекта, в котором онаустановлена;
    • информация о членах комиссии. Нужныпредставители трех организаций: генерального подрядчика, заказчика и монтажнойкомпании;
    • прописываются сведения о названии проекта;
    • вносятся результаты: количество одновременноподключенных приборов, а также время подключения или наполнение воды на этаж(зачеркивается ненужное);
    • в третьем пункте прописывается, что течи наместах соединения и через стенки, не обнаружены. Значит, система пригодна киспользованию.

    За решение подписываются члены комиссии.

    Акты пожарных испытаний

    В ходе проведения испытаний на работоспособность ибезопасную эксплуатацию пожарного оборудования, составляется несколько актов:

    • проверка пожарных гидрантов;
    • диагностика внутреннего водопровода;
    • проверка на безопасность использования исоответствия правилам охраны труда пожарных лестниц.

    Пожарных гидрантов

    Проверка работоспособности гидрантов на водоотдачупроводится два раза в год и, зачастую, совмещается с проверкой противопожарноговодопровода.

    По результатам инспекции составляется акт, который подписываетсякомиссией. Обязательные члены: представитель пожарной инспекции и представительот организации, в которой проходит проверка.

    Также комиссия может полностьюсостоят из сотрудников компании.

    https://www.youtube.com/watch?v=2rCBWUxKWxQ

    В акте указывают:

    • общеорганизационные сведения (информация окомпании, дата и место составления);
    • в основной части дается описание членов комиссиии хода проведения испытания. Информация о гидрантах представляется в табличномварианте. Указывается адрес расположения, диаметр, напор, водоотдача ипринадлежность гидранта;
    • в заключительной части устанавливаетсясоответствие (или несоответствие) требованиям состояния гидранта.

    В конце акт подписывается уполномоченными членами комиссии.

    Внутренний противопожарный водопровод

    Актом устанавливается наличие или отсутствие дефектов инеисправностей в системе противопожарного водопровода. Проверка проводитсяответственными работниками предприятия. Периодичность – не менее двух раз вгод, для легковоспламеняющихся производств проверки могут назначаться чаще.

    Внутренний противопожарный водопровод (ВПВ) – сложнаясистема труб, датчиков, переключателей. Поэтому проверяет ее зачастуюспециалист по охране труда или пожарной безопасности, а также лица, которыеобучены ПБ.

    Акт составляется на фирменном бланке или простой бумаге суказанием реквизитов. Обязательно прописываются:

    • сведения об организации и участниках проверки;
    • информация о проверяемом объекте;
    • результаты проверок;
    • рекомендации по устранению дефектов инеисправностей, если таковые обнаружены;
    • подписи ответственных лиц.

    Если к акту прилагаются дополнительные документы – указывается их перечень и название.

    Пожарных лестниц

    Испытание пожарного оборудования, в том числе лестниц истремянок регулируется специальным ГОСТом. Проводить инспекцию могуторганизации, которые получили разрешение в МЧС и имеют для этого специальноеоборудование.

    Результаты проверки заносятся в протокол испытаний. Вдокументации приводится стандартная информация об организации и ее реквизитах,сведения о членах комиссии.

    В основной части приводится информация опроверенных объектах (количество лестниц и стремянок, их инвентарные номера ипринадлежность к структурному подразделению), информация о результатах проверок(отсутствие или наличие дефектов). Дается предписание для устранения выявленныхнеисправностей.

    В конце акт подписывается членам комиссии.

    Акт испытания ограждения кровли

    Технические требования и методы испытаний кровлизакреплены в том же ГОСТе, что и стандарт по пожарным лестницам и стремянкам(53254-2009).

    Испытания проводятся с периодичностью в пять лет,проверка целостности – каждый год. Результаты оформляются актами.

    Условно заполняемый акт можно разделить на три части:

    1. Общие сведения. Сюда вносится информация об испытуемом объекте и проверяющей организации.
    2. Информация о проведении проверки (какие манипуляции проводились, какие инструменты использовались).
    3. Результаты проверки (соответствие ГОСТам, целостность и безопасность конструкции).

    Соглашение членов комиссии при проведении испытания подтверждается их личными подписями.

    Проводить проверки и испытания имеют право организации с лицензией от МЧС. Обнаруженные дефекты должны быть устранены.

    Акт испытания лестниц, стеллажей истремянок

    Проверка и испытание стеллажей, лестниц и стремянокпроводится не реже одного раза в шесть или двенадцать месяцев (зависит отиспытуемого объекта и материала, из которого он изготовлен).

    Проводить испытания и проверки   на безопасную эксплуатацию могут специализированные организацииизвне или специально созданная на предприятии комиссия. При этом ее членыдолжны быть обучены, председателем комиссии обычно назначается инженер поохране труда или пожарной безопасности.

    В результате диагностики комиссия составляет акт, лучше оформлять его датой проведения проверки. В шапке указывается название документа, дата и место составления. Также важно указать реквизиты организации, перечислить членов комиссии: их должности и ФИО.

    В основной части описать испытания стремянок, лестниц истеллажей:

    • в каком количестве были проверены, ихинвентарные номера, принадлежность к цеху и отделу;
    • какая нагрузка и в течение какого временииспользовалась;
    • наличие и отсутствие дефектов;
    • наличие проставленного инвентарного номера.

    В результате проверки устанавливается пригодность (илинепригодность) к использованию: безопасны, выдерживают положенную нагрузку, неимеют дефектов в соединениях и креплениях, не имеют острых краев и заусенцев.

    https://www.youtube.com/watch?v=oanAUK3dBGw

    Подписание акта членами комиссии свидетельствует осогласии с результатами проверки.

    Кстати! Если после статьи остались вопросы, как заполнять формы, обратитесь к дежурному юристу сайта.

    Скачать документы

    Если вы не нашли ответ на свой вопрос или остались недопонимания, обратитесь за бесплатной консультацией к юристу в чате на нашем сайте

    Акт проверки пожарной безопасности
    Акт испытания систем внутренней канализации
    Акт о проведении приемного гидравлического испытания
    Акт проверки внутреннего противопожарного водопровода

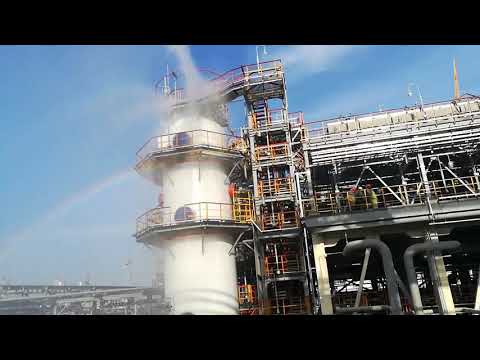

    Видео:ГИДРАВЛИЧЕСКИЕ ИСПЫТАНИЯ СОЕДИНЕНИЙ // ОПРЕССОВКА // НЕРАЗРУШАЮЩИЙ КОНТРОЛЬ // СВАРКА // ТРУБОПРОВОДСкачать

    ГИДРАВЛИЧЕСКИЕ ИСПЫТАНИЯ СОЕДИНЕНИЙ // ОПРЕССОВКА // НЕРАЗРУШАЮЩИЙ КОНТРОЛЬ // СВАРКА // ТРУБОПРОВОД

    Акт проведения гидравлических испытаний системы отопления

    Акт на гидравлическое испытание трубопровода

    Статья акутальна на: Август 2020 г.

    Акт опрессовки системы отопления – важный документ, который является результатом проведения гидравлических испытательных работ и гарантией нормального функционирования одной из основных систем жизнеобеспечения россиян в холодное время года.

    В каких случаях составляется

    • Вводе в эксплуатацию нового оборудования. Акт будет подтверждением того, что каждый элемент находится на своем месте, монтаж произведен ответственно, система работает.
    • Наступлении отопительного сезона. После летнего перерыва в работе трубы могли выйти из строя. После проверки их пропускной способности и составляется акт.
    • Уже проведенных ремонтных работах.
    • Возникновении купированных аварийных ситуаций на трубопроводе. Специалисты таким образом выявляют объем необходимых работ, слабые места существующей отопительной сети.

    Для бесперебойной работы системы отопления необходимы контрольные профилактические проверки, достоверная информация о качественном функционировании системы при запуске.

    Кто производит

    Самостоятельно частные лица опрессовку системы отопления никогда не проводят, так как это сопряжено с риском для здоровья. Для проведения опрессовки нужны специфические навыки и знания.

    Поэтому для осуществления проверки отопления обращаются в специализированные организации. Это может быть теплоснабжающая компания. Также имеет право проводить такие работы обслуживающая компания, если в ее штате есть специалист с подходящим образованием и навыками.

    Суть и виды опрессовки

    Сейчас отопление чаще всего осуществляется системой «водяного контура». При этом нагретая вода циркулирует по трудам, сообщая свою тепловую энергию в помещения. Недопустимы протечки, трубопровод для нормальной работы должен быть полностью герметичен. Опрессовка же специально создает в трубе объем больше нормального.

    Когда это производится с помощью воздуха – это называется пневмоопрессовкой.

    Когда с помощью воды, то гидроопрессовкой. Последний способ считается более безопасным и поэтому более популярен. По этой причине в качестве бланка приведен пример гидроопрессовки.

    При испытаниях рекомендуется не превышать давление внутри трубы более чем 15 мПа. Если речь идет о поднятии давления с помощью воды, то здесь есть ограничения. Максимально возможное давление не должно превышать обычно рабочее более чем на 30%.

    В многоэтажных домах прибегают к пневмоопрессовке, если трубы очень старые и есть вероятность затопления. Но тогда возникает уровень риска и все жильцы должны быть уведомлены о проводимых испытаниях.

    Процесс работы несложный, но многоэтапный. Алгоритм выглядит так:

    • Происходит подготовка необходимых материалов и оборудования.
    • Слив жидкости, которая была в отопительной системе ранее.
    • Закачивание новой.
    • Создание максимально возможного проверочного давления.
    • Снятие контрольных замеров через 10 минут.
    • Промывка, регулировка отопительной системы до нормальных показателей давления внутри.
    • Документальное оформление проведенных работ, формирование отчетов и актов.

    Это важно знать:  Заявление на перерасчет горячей воды: образец

    https://www.youtube.com/watch?v=KxXI7iFLkRk

    Но так список процедур выглядит только в случае, если никаких «тонких мест» в системе отопления нет и, соответственно, герметичность в ней не нарушается.

    Если же давление быстро падает, не держится, значит, система нуждается в проведении ремонтных работ. В такой ситуации специалист выполняет нужные действия (замена трубы, герметизация соединений, прочистка и пр.

    ), а потом начинает опрессовку с самого начала. Только выдержавшая испытание система отопления бывает допущена к отопительному сезону.

    Важный нюанс! Опрессовка должна производиться после чистки и промывки труб. Иначе соляные и другие отложения внутри их могут замаскировать возможные внешние повреждения и прорывы.

    Если на внутренней поверхности есть отложения порядка 1 см, то это снижает общую теплоотдачу и КПД на 15 и более процентов от общих показателей. Для документального подтверждения прочистки тоже составляется специальный акт.

    Является ли бумага обязательной

    Приведенные бланк и образец являются примером, рекомендуемой формой для составления акта, но никак не обязательным для всех документом. Возможно, в некоторых случаях более удобными будут другие варианты фиксации проводимых работ по проверке коммунальных систем. К слову, также, путем гидравлического испытания, проверяется система горячего водоснабжения.

    Составные части акта опрессовки системы отопления

    Вверху слева указывается информация об организации, которая проводила проверку. В идеале должна стоять подпись для утверждения главным энергетиком теплоснабжающей организации.

    Вверху справа должны содержаться сведения об абоненте. То есть о том, кто является клиентом и потребителем отопительных услуг. Это может быть товарищество жильцов конкретного дома, какая-либо организация, которая занимает здание, владелец частного дома и пр.

    Важно указывать наименования и другие сведения точно и подробно. Адрес в этом случае необходим.

    В основной части акта указываются:

    • Город.
    • Число подписания акта (и самой опрессовки).
    • Теплоснабжающая организация: ее форма собственности, наименование, ФИО представителя.
    • Кто из представителей абонента осуществлял приемку системы отопления после испытания: ФИО, должность.
    • До каких показателей было поднято давление в системе , указываются кгс/см2.
    • До каких показателей оно упало после 10 минут, последующих за отключением (единицы измерения здесь тоже кгс/см2, допустимо также измерять его в мПа при наличии точных данных на этот счет).
    • Прошла или не прошла система испытание (заполняющему нужно подчеркнуть верный вариант).

    Заключительная часть состоит из подписей и печатей (при наличии) представителей:

    • Абонента.
    • Теплоснабжающей организации.
    • Обслуживающей организации.

    В целом акт опрессовки системы отопления – удобный первичный документ, за заполнение которого несет ответственность теплоснабжающая организация.

    Как составить акт опрессовки системы отопления – правила оформления бланка

    После завершения работ, связанных с опрессовкой отопительной системы, составляется специальный документ, подтверждающий, что теплоснабжающая конструкция готова к зиме. Для этого предусмотрен специальный бланк. Называется он акт опрессовки системы отопления.

    Основная задача данного вида сантехнических работ – это испытание качества сборки трубопровода, определение насколько он готов к эксплуатации, проверка герметичности всех мест соединений. При выявлении дефектов, которые не были видны при внешнем осмотре, их следует устранить.

    Это важно знать:  Тариф на плату за отопление в многоквартирном доме

    Опрессовка считается важным этапом обустройства теплоснабжения в зданиях самого разного назначения.

    Эту работу выполняют в определенных ситуациях:

    • до начала осеннее — зимнего сезона;
    • после окончания монтажа нового отопительного контура;
    • когда завершен ремонт или реконструкция всей теплотрассы или ее участка;
    • после строительных работ, проводимых в здании.

    Виды опрессовки

    Данный процесс — это испытание системы, подающей тепло, которое предусматривает повышение давления в трубопроводе методом нагнетания воздуха или жидкости, при этом различают:

    1. Гидравлическую опрессовку, производимую с применением насосов, подающих в систему воду. В результате получают информацию относительно ее прочности.
    2. Пневматическую опрессовку, позволяющую оценить герметичность мест соединений конструкции в целом. Ее выполняют с использованием электрических или ручных насосов, нагнетающих воздух в трубы.

    Наиболее опасным из них считается пневматическое испытание и это обстоятельство нужно учитывать, поскольку нагнетаемый воздух при наличии любых повреждений не только начнет быстро выходить, но и возникнет вероятность появления порывов. Специалисты советуют не превышать давление подаваемого воздуха свыше 0,15 мПа.

    Последовательность опрессовки системы отопления

    Данный вид работ необходимо планировать заранее и поэтому перед их проведением составляется соответствующая документация:

    1. Наряд – допуск, подписанный ответственным лицом организации, обслуживающей теплосети.
    2. Схему участков теплотрассы, где будет проведена проверка, с указанием мест выпуска давления.
    3. Список сотрудников, допущенных к проведению испытаний, включая ответственное должностное лицо.
    4. Схему нахождения специалистов на проверяемом участке с указанием средств, обеспечивающих связь между ними.
    5. Описание методики выполнения испытаний и обработки полученных данных.

    Перед тем, как запустить насосное оборудование, производят визуальный осмотр соединений и состояния, в котором находятся запорные вентили. Также с целью изоляции системы обогрева от водоснабжающего трубопровода устанавливают заглушки.

    Потом, согласно процедуре, отключают нагревательный котел и расширительный бачок, не чаще одного раза в течение 4 – 6 лет делают промывку труб от отложений и мусора.

    Эту процедуру следует выполнять, иначе по причине наличия на внутренней поверхности трубопровода толстого слоя налета значительно снижается его теплопроводность.

    Промывку осуществляют разными способами в зависимости от технического состояния отопительной конструкции.

    https://www.youtube.com/watch?v=iJ5ATy1QVbM

    При проведении гидроопрессовки промытую систему заполняют водой, после чего подключают к сливному крану компрессор. Давление поднимают до требуемого значения и наблюдают за показателями на манометре.

    Когда отсутствуют в трубах слабые места, которые обычно тут же дают течь, на приборе не будет замечено значительных колебаний давления.

    В случае сильного падения этого показателя следует отыскать место протечки, что нетрудно сделать.

    Пневмоопрессовку выполняют при помощи специального насоса. Чтобы легче отыскать дефекты в местах соединений, на них нужно перед испытаниями нанести мыльный раствор. Насос подсоединяют к системе и в трубы нагнетают воздух. Последующие действия аналогичны тем, что и при проведении гидроопрессовки. При этом необходимо помнить о соблюдении техники безопасности.

    Когда обнаружены порывы или непрочность соединений, дефекты следует устранить и затем вновь провести проверку. Данную процедуру повторяют до тех пор, пока система не станет абсолютно герметичной.

    Это важно знать:  Налог на единственное жилье в 2020 году

    Опрессовка производится силами специалистов организаций, у которых имеется доступ, соответствующие знания и навыки. Они должны уметь соблюдать последовательность рабочих мероприятий при условии обеспечения безопасности. В завершение заполняют бланк акта опрессовки системы отопления.

    Документальное оформление выполненной работы — акт

    Акт опрессовки является официальным документом, имеющим юридическую силу, подтверждающим, что:

    • испытания проведены в полном объеме согласно программе, разработанной инженером, в соответствии с действующими нормативами;
    • теплоснабжающая система находится в рабочем состоянии и подготовлена к эксплуатации;
    • в случае аварийной ситуации во время отопительного периода ответственность за нее будет нести одна из сторон или обе, а виновник возместит ущерб.

    В форме акта на гидравлические испытания системы отопления имеются графы, которые заполняют полностью и максимально точно.

    • название проверяемого объекта;
    • дату и время проведения опрессовки;
    • тестируемый участок, которым может быть, например, тепломагистраль или отдельный узел;
    • используемые приборы;
    • результаты визуального осмотра соединений, швов и т.д.;
    • величину рабочего давления и нагрузки на систему и продолжительность испытаний;
    • значения на манометре в конце проверки;
    • величину падения давления;
    • информацию о ликвидации протечек и иных дефектов;
    • заключение о том, что система готова к эксплуатации;
    • подписи уполномоченных лиц.

    Акт опрессовки теплотрассы подписывают в день, когда система тестировалась. Этот документ должны завизировать ответственные лица предприятия, проводившего работу, а также органа технадзора и управляющей компании.

    ОЗП 2018/2019

    Гидравлические испытания — это вид неразрушающего контроля прочности/плотности оборудования. Проводится путем создания избыточного давления водой.

    Периодичность гидравлического испытания для теплоустановок и тепловых сетей 1 год.

    Гидравлическим испытаниям у потребителей тепловой энергии подвергаются:

    • тепловые сети
    • тепловые пункты
    • системы отопления
    • системы теплоснабжения калориферов и сами калориферы
    • теплообменники ГВС/отопления

    Гидравлические испытания тепловых сетей

    В случаях, когда теплоснабжение объекта осуществляется от тепловых сетей РУП «Минскэнерго» или УП «Минсккомунтеплосети», акты выдают вышеперечисленные организации.

    Обращайте внимание на заполнение акта, характеристики тепловых сетей (длинна, диаметр, точка подключения), указанные в акте гидравлических испытаний должны соответствовать сетям на балансе потребителя согласно акту разграничения балансовой принадлежности тепловые сетей

    Гидравлические испытания внутренних систем теплопотребления

    Теплообменники, будь то системы ГВС или отопления должны подвергаться опресовке давлением указанным в паспорте, но не ниже 1 МПа. Зачастую их испытывают на 12,5 ата или 16 ата.

    https://www.youtube.com/watch?v=BKdhn52rVys

    Систему отопления испытывают на на давление 1,25 рабочего но не ниже 0,6МПа (6 ата) для систем отопления с чугунными отопительными приборами. системы отопления с панельного и конвекторного отопления испытываются на 1МПа (10 ата).

    »

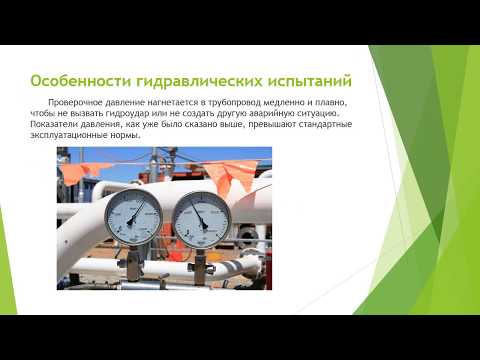

    Видео:Испытания трубопровода. прогон поршня через затопленный трубопровод.Скачать

    Испытания трубопровода. прогон поршня через затопленный трубопровод.

    Как заполнить акт гидравлического испытания водопровода: члены комиссии, этапы проверки

    Акт на гидравлическое испытание трубопровода

    Акт гидравлического испытания водопровода: образец

    Когда завершены монтажные мероприятия по строительству водопровода, проводят тестовые испытания всех коммуникаций перед началом эксплуатации. Во время испытаний выявляют дефекты в функционировании системы, чтобы затем устранить.

    Существует акт гидравлического испытания наружного и внутреннего водопровода – документ, куда вносят всю информацию об этапах проверки, утвержденных в СНиП. Чтобы правильно заполнить акт испытания, нужно изучить готовый образец.

    Справка! Готовый водопровод внутреннего пользования проверяют с помощью гидравлического способа, применяя большой объем воды, которую пускают по системе под высоким напором.

    При тестировании водопровода, проложенного снаружи, то гидравлический метод можно применить, если температура окружающей среды выше плюс пяти градусов. Если температура опускается ниже данного значения, то проверку осуществляют пневматическим методом. Он подразумевает наполнение воздухом систему при высоком давлении. Эти способы называются опрессовкой труб.

    Особенности заполнения первых пунктов акта

    До начала опрессовки трубопровода для воды надо приобрести бланк акта, в который будут вносить данные тестирования. Согласно СНиП 3.05.04 – 85, акт относится к официальной документации. Первыми данными в акте идут название города, где проводят испытания, дата проверки. Далее перечисляют специалистов, которые тестируют систему, проложенную внутри или снаружи здания.

    Комиссия включает представителей:

    1.компании, которая строила коммуникации.

    2.службы, которая вела технический надзор заказчика.

    3.организации по эксплуатации.

    В акте следует прописать название организации, в которую входит специалист, участвующий в проверке, и должность этого члена комиссии в этой организации, указывая его фамилию и инициалы. Далее прописывается подробная информация об объекте, который подлежит проверке.

    Надо прописать его название без сокращений (информацию можно взять в проектных документах), пикетные номера, которые указаны на концах объекта, протяженность труб, их диаметр, и из какого материала они сделаны, каким способ герметизированы стыки элементов.

    Из этих данных состоит шапка акта.

    Процесс опрессовки системы

    Во время проведения опрессовки с целью выявления неполадок придерживаются следующих правил. Во время тестирования надо учитывать показатель расхода воды со всех точек потребления. Расход должен быть равен 0.2 л за секунду. Также учитывают уровень напора потока.

    Данный параметр важен для узлов водозабора, которые находятся высоко. Напор должен быть равен примерно трем метрам. При проверке сверяют соответствие всех показателей системы, которые указаны в документах.

    Важно проверить у трубопровода размер протяженности, сечение труб, материал деталей. Сначала проводят осмотр визуальным методом всех коммуникаций, проложенных внутри и снаружи. Это позволит исключить сильных протечек в случае наличия дефектов при испытаниях.

    Во время опрессовки подают воду в трубопровод при большом давлении.

    Внимание! Тестируют систему более десяти минут.

    Когда в трубы подают воду, то давление должно превышать допустимые нормы для этих коммуникаций в 1.5 раза. К примеру:

    Для бытового трубопровода, подающего воду, максимально допустимое давление равно 0.45 миллиампер, либо 45 м водяного столба. Чтобы провести тестирование системы, надо использовать давление в 0.675 миллиампер, либо 67.5 м водяного столба.

    Внимание! Можно считать процесс опрессовки успешным при отсутствии каких-либо протечек, прорывов труб, когда на них действует вода.

    Окончательное заполнение документов тестирования

    По окончании проверки заполняют акт тестирования коммуникационных систем на момент герметичности.

    Вносят данные, равные номинальному показателю давления для этого трубопровода по манометру, также значения по примененному при тестировании уровня давления по манометру.

    В документах указывают марку манометрического устройства, который использовали во время опрессовки. Здесь указывается высота установки манометра по отношению к оси трубопровода.

    https://www.youtube.com/watch?v=dOL84ioPWlc

    В исследовательский акт вписывают период времени, за который проводили проверку системы проливом воды. Затем отмечают номинальный показатель, до которого снизили давление по окончании проверки.

    Специалисты из комиссии визуально осматривают трубы, канализацию, указывают результаты в акте. В документах должен быть отмечен каждый этап проверки трубопроводной сети, который применили для этой системы коммуникации. Например, снижали ли давление время от времени, когда подавали воду, изменяли ли напор.

    Если не обнаружились протечки водопровода при проверке, то в графе с результатами проверки следует записать, что во время проверки протечек и разрывов не было выявлено.

    Далее идет графа, в которой указывают решение членов, организующих проверку. Если испытания прошли успешно, то комиссией выносится решение о разрешении введения водопроводной сети в эксплуатацию.

    Специалисты из комиссии ставят ниже подписи, указывая фамилию и инициалы, прописывая должности.

    Видео:✅ МОСВОДОКАНАЛ ПРОВОДИТ ГИДРАВЛИЧЕСКИЕ ИСПЫТАНИЯСкачать

    ✅ МОСВОДОКАНАЛ ПРОВОДИТ ГИДРАВЛИЧЕСКИЕ ИСПЫТАНИЯ

    Составление акта гидравлического испытания системы отопления

    Акт на гидравлическое испытание трубопровода
    Акт гидравлического испытания системы отопления должен заполнять специалист

    Официальный акт гидравлического испытания системы отопления, образец заполнения которого представляет снабжающая организация, свидетельствует об успешном завершении комплексной проверки.

    Таковая проводится с целью убедиться в надлежащем техническом состоянии всей системы. Даже незначительная неисправность приведет к существенным проблемам на этапе практической эксплуатации. Акт гидравлического испытания системы заполняется только уполномоченной организацией.

    В противном случае документ не имеет юридической силы.

    В каких случаях заполняется акт

    Документ необходим в момент приемки газо-, тепло- и водопровода. Речь идет как о вновь открытый системе, так и о той, которая прошла ремонт или плановое обслуживание. Наиболее распространенный вид опрессовки – гидравлические испытания системы водоснабжения. Весь комплекс тестов устроен таким образом, чтобы проверить работу системы в различных условиях.

    После заполнения акта его следует проверить

    Одной из форм проведения приемочного испытания является моделирование гидравлического удара. Система находится под высоким давлением, значение которого в несколько раз превышает нормативные показатели.

    Оператор оценивает, как меняется степень герметичности всего трубопровода. Во время проведения гидроиспытаний тестируется не только герметичность, но и качество имеющихся стыков.

    В большинстве случаев именно они становятся причиной выхода из строя отдельного участка. Помимо трубопровода, контролю подлежит оконечное оборудование.

    Система отопления, установленная у потребителя, краны и газовые плиты – все это нужно проверить.

    Каждый этап контроля регламентирует отдельный СНиП:

    • 41-01-2003;
    • 3.05.01-85;
    • Правила технической эксплуатации тепловых энергетических установок.

    Регламент проведения гидростатического испытания прописан в нескольких нормативных актах. Они регулируют порядок и сроки выполнения тестов. Потребители коммунальных услуг должны помнить, что соблюдение указанных сроков в их интересах. Профилактические осмотры позволяют обнаружить проблему на ранней стадии.

    Условия составления акта гидравлического испытания водопровода

    Начинается все с визуального осмотра всех элементов системы. Речь идет о стояках, магистралях, заглушках, соединениях и так далее. После этого принимается решение о проведении промывки напорного элемента и отдельных частей системы. Физико-химические параметры раствора, используемые для этих целей, определены требованиями СНИП. Задача промывки – удалить образовавшиеся отложения.

    https://www.youtube.com/watch?v=mSWyeflrwDA

    Программа тестов включает обязательное заполнение системы водой с последующим спуском воздуха.

    Подделывать акт ни в коем случае нельзя

    Дальнейший порядок действий выглядит следующим образом:

    • Подключается компрессор;
    • Спускается давление;
    • В бланк фиксируются все точки, где обнаружено отсутствие необходимого уровня герметичности;
    • На основании собранной информации проводится локальный ремонт газопровода или водопровода;
    • После его завершения проводится повторный тест, призванный оценить эффективность проведенных манипуляций;
    • Составляется акт, в котором указывается готовность системы к постоянной работе или  необходимость дальнейшего ремонта.

    Как только все тесты завершены, начинается оценка полученных данных. Проводится она на основании утвержденной методики. Чем меньше ошибок допустит исполнитель, тем больше вероятность, что итоговый документ будет утвержден.

    Технические аспекты акта на опрессовку трубопроводов

    Законом определено, что вся ответственность за проведение пневматического испытания и оформления акта возлагается только на эксплуатирующую организацию.

    ЖЭК или товарищество собственников жильцов к данному процессу допуска не имеют. Если сотрудники управляющей компании получили соответствующее разрешение, то система проверяется на прочность их силами.

    При этом нужно знать, что объем выполняемой работы определен рамками выданного разрешения.

    Контроль состояния отопительных и тепловых систем запрещено проводить одновременно. Специально для этого создана пошаговая схема временного отключения потребителя от магистрали.

    Помимо этого, во время проведения испытаний учитываются перечисленные ниже нюансы:

    • Испытания проводятся с использованием воды, температура которой не превышает +45 С;
    • Давление в системе поднимается в 2 этапа, и по мере завершения каждого заполняется соответствующая форма;
    • Если речь идет о системе наружного кондиционирования, то в этом случае количество этапов увеличивается на 1;
    • Максимальная продолжительность работы системы в режиме высокого давления не должно превышать 10 минут;
    • Контрольный уровень давления превышает нормативное значение не более чем на 50%.

    Минимальное значение пробного давления – 0,2 МПа. Если речь идет о чугунных радиаторах, то в этом случае значение увеличивается до 0,6 МПа. Элеваторный узел и конвекторная система отопления тестируются при давлении в 1 МПа. Минимальный разовый шаг повышения значения – 0,1 МПа. После прохождения каждого значения выполняется фиксация имеющихся показаний. Данные вносятся в акт.

    Методические рекомендации

    Образец заполнения акта находится в снабжающей организации. Вначале указывается дата проведения испытаний. Необходимо вписать наименование объекта и его адрес. Отталкиваться здесь нужно от паспорта здания. После этого перечисляются лица, принимавшие участие в работе.

    Актк гидравлических испытаний следует хранить аккуратно

    Большая часть неточностей возникает в момент заполнения графы, в которой перечисляются физические параметры проведенных тестов системы отопления или холодоснабжения.

    Следующий пункт – участок или место, где проводились испытания. Здесь нужно помнить, что указывается полное наименование объекта.

    Процесс дальнейшего заполнения акта исследования трубопроводов выглядит следующим образом:

    • Размер пробного и рабочего давления;
    • Время его фиксации;
    • Показатели манометров;
    • Результат проведенного визуального осмотра;
    • Перечень проведенных или рекомендованных ремонтных работ;
    • Заключение о работоспособности исследуемой системы;
    • Подписи ответственных лиц.

    Акт о пригодности системы для дальнейшей эксплуатации составляется снабжающей организацией или лицами, получившими соответствующий допуск. Регламент всех мероприятий прописан в СНиП.

    Строгое выполнение всех рекомендаций – залог того, что составленный документ будет иметь юридическую силу. Каждый этап испытаний тщательно фиксируется.

    Вся собранная информация используется для составления финального отчета.

    🔍 Видео

    Гидравлическое испытание напорного трубопровода (Полиэтиленовые трубы)Скачать

    Гидравлическое испытание напорного трубопровода (Полиэтиленовые трубы)

    Опрессовка или гидравлическое испытание системы водопроводаСкачать

    Опрессовка или гидравлическое испытание системы водопровода

    #14 - Акт про проведення гідравлічних випробувань / Акт гидроиспытаний / Инженер ПТОСкачать

    #14 - Акт про проведення гідравлічних випробувань / Акт гидроиспытаний / Инженер ПТО

    Испытание канализации по требованию технадзора !Скачать

    Испытание канализации  по требованию технадзора !

    Гидравлические испытания (опрессовка) готовой системы водоснабженияСкачать

    Гидравлические испытания (опрессовка) готовой системы водоснабжения

    Оформление инструкций на гидравлические испытания трубопроводовСкачать

    Оформление инструкций на гидравлические испытания трубопроводов

    гидравлические испытанияСкачать

    гидравлические испытания

    Гидравлические испытания водяных и рассольных трубопроводовСкачать

    Гидравлические испытания водяных и рассольных трубопроводов

    Гидравлические испытания на участке технологического трубопровода водой на строящемся предприятии.Скачать

    Гидравлические испытания на участке технологического трубопровода водой на строящемся предприятии.

    В Норильске во время гидравлических испытаний прорвало трубопроводСкачать

    В Норильске во время гидравлических испытаний прорвало трубопровод

    Гидростатическое и манометрическое испытание систем.Скачать

    Гидростатическое и манометрическое испытание систем.

    Испытания тепловых сетей начались - дефектов выявлено немалоСкачать

    Испытания тепловых сетей начались - дефектов выявлено немало

    Испытание магистрального газопроводаСкачать

    Испытание магистрального газопровода

    Гидравлическое испытание канализацииСкачать

    Гидравлическое испытание канализации

    Опрессовка системы отопления зданияСкачать

    Опрессовка системы отопления здания
    Поделиться или сохранить к себе:
