Паспорт вентиляционной системы (образец)

Видео:Паспорт системы вентиляцииСкачать

Образец заполнения паспорта вентиляционной системы

Паспорт вентиляционной системы представляет особый технический документ, заполнение которого играет важную роль на любом предприятии. Он характеризует результативность функционирования системы и включает в себя сведения о ее базовых технических параметрах. Присутствие этого документа свидетельствуют о возможности эксплуатации вентиляции.

Понятие и определение

Паспорт вентиляционной системы представляет формат технического документа, включающего сведения о составных элементах и базовых характеристиках установки. В нем отображаются:

• испытания аэродинамического характера;
• замеры расходов воздуха;
• сведения о дополнительном оборудовании;
• схемы вентиляционной установки.

Документ призван решить несколько задач одновременно:

• оценивание фактического состояния системы;
• анализ результативности;
• соответствие нормативам и проектным данным;
• обнаружение и предупреждение предаварийных случаев;
• аттестация и сертификация промышленных, административных объектов.

В составе документа есть следующие реквизиты:

• название;
• назначение установки;
• точное расположение;
• характеристики технического характера (системы в целом и отдельных деталей – электродвигателя, фильтра воздуха, увлажнителя, калорифера, воздуховода).

Когда заполняется паспорт

На практике есть несколько ситуаций, в которых оформляются и заполняются паспорт вентиляционной системы:

• завершение пуско-наладочных работ на территории нового объекта;
• утрата прежних документов;
• организация глубокой реконструкции, которая была проведена не только для замены оборудования, но и в целях изменения назначения системы, замены воздуховодов, перепланировки отдельных отсеков.

Что входит в паспорт при оформлении технической документации

Документ представляет важнейший элемент технической документации, которая оформляется в процессе сдачи системы в эксплуатацию. Он включает следующие базовые сведения и реквизиты:

• проект воздействия, содержащий фактические изменения, которые в него внесены;
• подписи и штампы, используемые для заверения;
• сертификаты;
• паспорта технического значения;
• инструкции по эксплуатации;
• паспорта вентиляционных механизмов;
• акты проведенных скрытых мероприятий;
• акты приемки-сдачи;
• акты индивидуальных испытаний.

Кто делает паспорт

Прежде чем система вентиляции будет сдана в эксплуатацию, монтажная организация обязуется передать работы, отраженные в документе, а отладочная — провести комплекс пуско-наладочных мероприятий. На практике все эти работы организуются предприятием, занимающимся монтажом, поскольку такое решение заказчику обходится намного выгоднее и быстрее.

Получается, что в процессе установки монтажники самостоятельно проверяют собственную работу. Целесообразнее всего воспользоваться услугами специализированных пусконаладочных компаний, которые и выписывают паспорта, а также производят проверку соответствия систем проектам, учитывают недостатки систем, предписывают инструкции по их устранению.

Образец заполнения паспорта

Форма документа, утвержденная в нормативных актах, является обязательной. Этот вариант считается наиболее рациональным в заполнении. Поэтому на практике при выписке паспортов он используется наиболее часто.

Бывает, что предприятия на его базе разрабатывают индивидуальные шаблоны. Компании с внушительным вентиляционным оборудованием могут обращаться для решения этих задач в специализированные организации.

Раздел А. Общие данные

В этом пункте отображается вентиляционная система, на которую создан документ:

• если это приточная вентиляция, ставится буква «П»;
• вытяжная — «В»;
• комбинированная – «ПВ».

Важную роль играет номер системы. Он наносится на корпус посредством краски. Помимо этого, в документе отображаются следующие данные:

• наименование объекта в соответствии с проектным названием;
• адрес;
• зона;
• цех;
• конкретное помещение.

Зачастую к паспортному документу прикладывается план-схема воздуховодов и решеток. В этой же части прописываются общие сведения:

• назначение системы;
• краткое описание и характеристики;
• функции;
• направления подачи и вытяжки воздуха;
• расположение оборудования;
• краткий перечень характеристик.

Раздел В. Характеристики оборудования

В этом пункте обеспечивается отражение базовых технических параметров. Также происходит заполнение таблиц, содержащих характеристики системы, установленные в проекте и по факту. В документ включены следующие табличные сведения:

• вентилятор (они испытываются наряду с проверкой одноименных сетей);
• электродвигатель;
• охладитель воздуха;
• нагреватель;
• устройства, улавливающие пыль и газ.

В таблицах указывается маркировка оборудования и его параметры. Нередко практикуется замена техники на аналоги. Но чаще всего требуется, чтобы устанавливаемое оборудование соответствовало тому, что прописано в проекте.

https://www.youtube.com/watch?v=-KXiab3pOis

В паспорте указан пример заполнения именно для такой ситуации. Если паспорт по какой-либо причине не предусмотрен, графы не заполняются или прописывается «не предусмотрено».

Раздел В. Расходы воздуха

Заполнение этого пункта осуществляется на базе проведенных замеров. Для их составления оформляются акты аэродинамических испытаний. Их приложение к паспорту необязательно, хоть они и являются базовыми.

В процессе заполнения рассматриваемой таблицы указываются следующие сведения:

• номера точек, в которых организуются замеры;
• названия помещений;
• норма и фактическое значение расхода воздуха;
• отклонение от требуемых параметров в процентном соотношении (оно должно составлять в среднем около 8%).

Аксонометрическая схема вентиляции

Раздел описывает схему, по которой организуется вентиляция. На ней прописываются точки организации измерений, которые были обнаружены, а также согласованы с заказчиком. Их номера должны пребывать в соответствии с номерами, отображаемыми в таблице.

Также на схеме должны присутствовать следующие данные:

• сечения, которыми обладают воздуховоды;
• высота проведения монтажных работ;
• количество решеток вентиляции;
• тип;
• особенности размещения системы.

Срок действия паспорта вентиляционной системы

Составление паспорта производится один раз, а далее он действует в течение всего периода эксплуатации. Документ имеет бессрочный характер. Если система не сопровождается паспортом, она считается недопустимой к эксплуатированию. Однако требуется периодическая проверка результативности организации испытаний и регулирования эксплуатируемых систем вентиляции.

Что касается вентиляционных систем, которые считаются действующими, периодичность их анализа, а также регулярность проверки и регулировки зависит непосредственно от класса вредности.

1. 1 и 2 класс – раз в месяц.
2. Местная вентиляция – раз в годовой период.
3. Естественная вентиляция и механическая – раз в три года.

За рациональную и отлаженную организацию работы несет ответственность, в первую очередь, администрация. В рамках подготовительных этапов организуются замеры. Сведения заносятся в паспорт. Иногда они могут оформляться в виде отдельного акта, прилагаемого к паспорту. Ключевым критерием качества выполненных мероприятий является:

• достоверность проведенных замеров;
• уровень точности регулирования системы;
• безопасность эксплуатации вентиляционной системы;
• способность постоянного поддержания заданных норм и параметров.

Стоимость паспортизации

Цена паспорта вентиляции определяется в индивидуальном порядке. Диапазон цен при этом равен от 3000 до 7000 рублей. Во внимание обязательно и непременно принимается налог на добавленную стоимость в размере 20%.

Важную роль играет производительность системы, то есть объем воздуха, который она способна обработать за определенный отрезок времени. Чаще всего для оформления документа мастер в сфере вентиляции осуществляет выезд на объект, чтобы проверить механизм работы и произвести необходимые замеры. Срок выдачи документа – 2 дня (минимум) и 10 дней (максимум).

Нулевой паспорт

Если оформление паспорта не требуется, или нужные данные отсутствуют (не могут быть определены), заполняется нулевой документ. Он предполагает пустые (незаполненные) графы. На практике такая ситуация встречается крайне редко.

Таким образом, паспорт вентиляционной системы играет важную роль в процессе организации вентиляции на любом предприятии, поскольку включает в себя перечень всех необходимых данных.

Энергосберегающая вентиляция, кондиционирование и отопление

Паспорт вентиляции – это технический документ, содержащий сведения о составе и параметрах вентиляционной системы с аэродинамическими испытаниями вентилятора с замерами расходов воздуха и с зарисовкой данных оборудования с трассировки воздуховодов на аксонометрической схеме вентустановки. Паспорт вентиляционной установки необходим для: оценки фактического состояния и эффективности вентиляционной системы; для определения соответствию нормам и проекту; для своевременного выявления и предупреждения предаварийных ситуаций; для предъявления при аттестации и сертификации промышленного или административного объекта Ростехнадзору и иным государственным структурам (СЭС, Роспотребнадзор, ТСЖ. ). Паспорт вентиляционной системы содержит: наименование, назначение и расположение вентустановки; технические характеристики вентилятора, электродвигателя, воздушного фильтра, увлажнителя, калорифера и сечения воздуховодов; фактические замеры расходов воздуха по сети и неувязка с проектными (нормируемыми) значениями указывается в таблице. При неувязке, расхождении фактических замеров воздуха с проектным значением в меньшую или большую сторону, менее чем на 10%, – вентситема считается соответствует нормативам .

Стоимость паспорта вентиляции

Стоимость паспорта вентиляции расчитывается индивидуально, и, как правило, диапазон цен составляет от 3000 рублей до 7000 рублей с НДС 20% в зависимости от производительности по объему воздуха. Для оформления паспорта вентустановки наш инженер выезжает на объект; производится проверка вентиляции и замеры воздуха,

Срок выдачи паспорта вентиляции – от 2 дней, в зависимости от количества до 10 рабочих дней.

Паспортизация вентиляции

Наши квалифицированные инженеры имеют большой опыт выполнения работ паспортизации и проведения экспертизы и аудита вентиляционных систем.

Соблюдены требования, предусматривающие аттестацию специалистов в Ростехнадзоре с допуском выполнения работ на промышленных объектах и цехах, что позволяет нам предоставить сертифицированную документацию для заказчика.

Паспортизация систем вентиляции производится при необходимости оценки эффективности вентиляции, при утере проектной документации или по окончании монтажа вентиляционных систем на объекте для получения исполнительной документации и для пусконаладки. Подробнее: паспортизация систем вентиляции.

Наши выполненные объекты по паспортизации и обследованию систем вентиляции в Санкт-Петербурге: промышленные объекты в т.ч. Кировский Завод (ЗАО “КировТэк”), ГазПром (ООО «ГАЗПРОМНЕФТЬ ТЕРМИНАЛ СПБ»), ГУП “Петербургский метрополитен”, Хлебозавод в пос.

Сертолово, покрасочные цеха (ООО «ДВ КОЛОР), а также больницы (ООО «Медицинский центр «Панацея») , зубные поликлиники частные и государственные ( Стоматологическая поликлиника № 6) , бассейны (Бассейн “ВОЛНА” в Московском районе), кафе и рестораны (ООО «Кафе ”На Знаменской” Невский пр.

дом 120), театральные кассы (ООО “Дирекция театрально-зрелищных касс”), офисы и бизнес-центры (ПАО “ЛенГипроТранс”) и др.

Замеры воздуха вентиляции

Для определения скорости воздушных потоков и режима воздуха используем современные модели измерительного оборудования, прошедшие проверку на качество, и соответствующие требованиям ГОСТ.

Наше измерительное оборудование внесено в Государственный реестр средств измерений и проходит ежегодную стационарную поверку на заводе-изготовителе.

Замеры воздуха вентиляции заносятся в таблицу фактичеких значений паспорта вентиляционной системы и уточняются расхождения с проектными значениями. Подробнее: замеры воздуха.

Для расчета стоимости паспорта вентиляции вышлите нам запрос по эл. почте: info@ventkomplex.ru , или свяжитесь с нами по тел.: (812) 922-61-00

Пример Паспорт вентиляции

Образец паспорта вентиляционной установки

Видео:Заполнение паспорта вентиляционной системыСкачать

Как заполнить паспорт вентиляционной системы?

Паспортизация вентиляции – это обязательный процесс по получению документа для собственника жилья об эффективности функционирования вентсистемы или кондиционирования воздуха.

«Сантехник Портал» предоставит паспорт вентиляционной системы пример заполнения и подробно расскажет обо всех этапах паспортизации.

Этот документ считается подтверждением того, что вентиляция разработана и установлена по всем строительным нормам, требованиям и правилам СНиП.

Наличие паспорта важно не только для инспекции или контролирующего органа, но и для эксплуатирующей систему организации. Процесс получения «лицензии» для специалиста не является сложным, новичку придется немного повозится, но тоже ничего трудного. Важно только осознавать, что паспортизация является обязательной и осуществлять ее нужно своевременно, чтобы не получить крупный штраф.

Для чего нужна паспортизация?

Итак, паспортизация — это ряд обязательных мероприятия для всех систем вентилирования воздуха и установок дымоудаления. В результате проверки специальная организация выдает собственнику или застройщику жилья соответствующий документ.

https://www.youtube.com/watch?v=XveCMJwnmxU

Периодичность проведения паспортизации не частая. В первый раз ее осуществляют в процессе или сразу после пусконаладки, а второй раз – лишь при реконструкции или модернизации системы, а также при замене отдельных элементов оборудования.

До ввода модернизированной или новой конструкции в эксплуатацию на руках у владельца здания должен быть оформленный паспорт с подписями всех учреждений.

Образец паспорта вентиляционной системы – это документ из 10-15 листов, которые прошиты веревкой и скреплены в одну брошюру.

Паспорт требуется для того, чтобы организовать правильную и эффективную эксплуатацию воздуховода и кондиционирования, для удобства их ремонта или обслуживания. Помимо этого, наличие данного документа — это обязательное требование разных инспекций и контролирующих органов.

У паспорта нет срока действия, к брошюре прикладываются все последующие акты и протоколы, которые поддерживают корректное функционирование всей системы.

Наличие полного комплекта технической проектной документации, позволяет правильно заполнить и ускорить процесс оформления паспортов вентиляции, точно сформировать смету по выполнению всех работ.

Кто выдает паспорт вентсистемы?

Первичную паспортизацию обычно осуществляет компания-монтер, которая совершает установку и пусконаладку системы вентиляции. Монтажная компания выполняет все работы самостоятельно или привлекает другие специализированные учреждения.

Если паспортизация производится после запуска системы в эксплуатацию, то заказчик (собственник) может напрямую обратиться в компанию узкой специализации.

Имейте в виду, что паспорт вытяжного воздуховода — не единственный обязательный акт. Ежегодно конструкция должна подвергаться производственному контролю, который зачастую осуществляют специализированные организации.

Поэтому на этапе первичного оформления лучше всего найти опытного и проверенного подрядчика для полного обслуживания вентилирования и оформления всей необходимой документации, который будет вовремя заполнять все бланки и акты.

Как проходит проверка системы?

Чтобы оформить паспорт на вентсистему, как правило, выполняют зрительный осмотр внешнего оборудования, замеряют состояние воздуха, проводят испытания работы конструкции и осуществляют определенные расчёты. Затем все полученные данные сравнивают с проектными значениями. Отличие фактических от проектных характеристик не должно быть больше значений, которые указаны в нормативных актах.

1. Визуальный осмотр. Во время осмотра специалисты определяют тип, модель и серийные номера используемого оборудования, сверяют информацию с указанными данными в документации к техническим средствам. Зачастую проблемы возникают во время вторичной паспортизации, так как по прошествии времени бумаги с описанием технических характеристик теряются. Об этом специалист пишет в строке «Примечание», даже если удалось выявить все данные при измерениях и расчётах.
2. Замеры. При помощи измерений специалисты выявляют фактический диаметр воздуховодов, колёс и шкивов вентиляторов, электродвигателей и пр. Чтобы составить фактическую схему, необходимо также определить геометрические размеры магистрали, ее верхнюю и нижнюю отметки, уровень размещения оборудования относительно напольного покрытия и т.д. Кроме этого, специалист определяет расход воздуха, уровень шума, показатель давления и прочие рабочие параметры сети.
3. Аэродинамические испытания. В результате этого этапа, проведенного по требованию ГОСТ 12.3.018-79 «Система стандартов безопасности труда (ССБТ). Системы вентиляционные. Методы аэродинамических испытаний» выясняют фактические возможности конструкции. Для испытаний применяют термометры, манометры, анемометры, тахометры и другое оборудование.
4. Расчёты и обработка результатов. Итоги замеров и тестирований применяют для расчёта необходимых для оформления паспорта параметров. Подсчеты выполняют в соответствии с нормативными методическими указаниями ГОСТов и строительных норм и правил. Полученные данные записываются в паспорт и сравниваются с проектными показателями.

Качество проведения всех этапов данного процесса должно соответствовать имеющимся стандартам и нормам, так как итоги паспортизации принимает и подписывает собственник и представитель проектной компании.

Клиент и конструктор могут присутствовать на всех этапах, чтобы следить за полнотой и правильностью проведения испытаний.

Более того, тщательный контроль хода паспортизации — это прямая обязанность проектировщика и заказчика процедуры.

Оформление документа

Для каждой системы оформляется документ в двух экземплярах по форме, утвержденной СП 73.13330.2016 «Внутренние санитарно-технические системы зданий», СНиП 3.05.01-85 (с Изменением N 1). Бланк заполняется в таком порядке:

1. Указание наименования ведомства или устанавливающей организации, выполняющей паспортизацию.
2. Затем прописывание полного названия объекта.
3. В строке «Зона (цех)» нужно указать конкретное помещение, где организована сеть отведения воздуха.
4. Раздел «А» включает сведения о предназначении системы (приточная, приточная вытяжная, система кондиционирования и т. д.) и месте расположения оборудования (этаж, крыло, ориентация относительно координационных осей строения).
5. В разделе «Б» заполняют числовые значения показателей, указанных в проекте, и фактические данные конструкции из протоколов испытаний. В документе обязательно прописывают:

• характеристики вентилятора (тип, серийный номер, диаметр, расход, давление, диаметр шкива и частоту вращения);
• данные электродвигателя (тип, мощность, частоту вращения, диаметр шкива и передачу);
• характеристики воздухонагревателей и воздухоохладителей (тип, количество, схемы обвязки и расположения, вид и параметры теплохладоносителя, наличие или отсутствие опробования теплообменников на рабочее давление);
• свойства пылегазоулавливающего прибора (название, серийный номер, количество, расход воздуха, процент подсоса, сопротивление);
• параметры увлажнителя воздуха (тип, расход воды, давление перед форсунками и частоту вращения насоса увлажнителя, тип, мощность и частоту вращения электродвигателя).

1. Раздел «В» содержит данные о расходе воздуха в каждой комнате. В таблице указывают все помещения, номера мерных сечений, проектный и фактический расход воздуха в м3/ч и процент отклонения фактических значений от проектных.
2. В завершении паспорт вентиляционной системы должны подписать три стороны: ответственное лицо от пусконаладочной компании, проектировщика и ответственное лицо от паспортизирующей организации.

В конце каждого раздела есть строка «Примечание», в которой указывают дополнительную информацию, влияющую эксплуатацию сети воздушного обмена в помещениях.

https://www.youtube.com/watch?v=ejBpw9XADhE

Пример заполнения паспорта вентиляции на нескольких листах от одной из фирм в 2017 году:

Обязательно наличие схемы вентиляционной системы в документе:

Кроме основной стандартной формы паспорта, некоторые организации могут дополнять документ на системы и установки информацией, которая необходима для правильной и эффективной функционирования и удобства обслуживания оборудования.

Сколько стоит паспортизация?

Стоимость оформления документов и установки магистрали и оборудования зависит от этапа ее выполнения. Если паспортизация осуществляется первично организацией, которая монтирует данную сеть, то цена работ будет сравнительно небольшой, поскольку часть требуемых работ будет выполнена одновременно с пусконаладкой оборудования.

А если работы осуществляет организация, которая не устанавливала систему или вентиляция эксплуатируется уже длительное время, то стоимость будет несколько выше.

На ценообразование влияет также объём работ, так как системы вентилирующие конструкции бывают маленькими и большими, с однотипным и не однотипным оборудованием, сложными и простыми.

В среднем стоимость паспортизации системы воздухоотведения в 2018 году составляла от 3 000 до 15 000 рублей, а в 2019 году цена установки и оформления документации находится в диапазоне от 5 000 до 20 000 рублей.

При модификации или строительстве нового объекта работы по паспортизации включаются в смету на монтаж и пусконаладку вентиляционной системы. Оформление паспорта не занимает много времени, основная работа — это замеры и испытания.

Таким образом, паспорт вентиляционной системы является важным и необходимым документом.

При этом паспортизацию лучше проводить одновременно с пусконаладочными работами, так как во время наладки замеряют все контролируемые параметры и сравнивают их с требуемыми и нормативными значениями.

Для монтажной организации весь этот процесс не представляет собой никаких сложностей и является завершающим этапом монтажа.

Видео:#21 - Паспорт вентиляционной системы / Инженер ПТОСкачать

Энергосберегающая вентиляция, кондиционирование и отопление

Паспорт вентиляции – это технический  документ, содержащий сведения о составе и параметрах вентиляционной системы с аэродинамическими испытаниями вентилятора с замерами расходов воздуха и  с зарисовкой данных оборудования с трассировки воздуховодов на аксонометрической схеме вентустановки. Паспорт вентиляционной установки необходим для: оценки фактического состояния и эффективности вентиляционной системы; для определения соответствию нормам и проекту; для своевременного выявления и предупреждения предаварийных ситуаций; для предъявления при аттестации и сертификации промышленного или административного объекта Ростехнадзору и иным государственным структурам (СЭС, Роспотребнадзор, ТСЖ,…). Паспорт вентиляционной системы содержит: наименование, назначение и расположение вентустановки; технические характеристики вентилятора, электродвигателя, воздушного фильтра, увлажнителя, калорифера и сечения воздуховодов; фактические замеры расходов воздуха по сети и неувязка с проектными (нормируемыми) значениями указывается в таблице. При неувязке, расхождении фактических замеров воздуха с проектным значением в меньшую или большую сторону, менее чем на 10%, — вентситема считается соответствует нормативам.

 Стоимость паспорта вентиляции

Стоимость паспорта вентиляции расчитывается индивидуально, и, как правило, диапазон цен составляет от  3000 рублей до 7000 рублей с НДС 20% в зависимости от производительности по  объему воздуха. Для оформления паспорта вентустановки наш инженер выезжает на объект;  производится проверка вентиляции и замеры воздуха,

Срок выдачи паспорта вентиляции — от 2 дней, в зависимости от количества до 10 рабочих дней.

Пример  Паспорт вентиляции

Образец паспорта вентиляционной установки с примером заполнения таблицы маркировок оборудования и фактических замеров воздуха и аксонометрической схемы прилагаем. Паспорт вентиляционной системы оформляется в соответствии формы в Приложении №2 в СНиП 3.05.

01-85 «Внутренние санитарно-технические системы», а параметры вентиляционной установки должны соответствовать СанПиН 2.2.4.

548-96 «Гигиенические требования к микрокимату производственных помещений» и СП СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» актуализированная редакция.

https://www.youtube.com/watch?v=34pD3z_dmDo

Скачать СНиП 3.05.01-85

Обследование систем вентиляции

Обследование сиcтем вентиляции с замерами воздуха с выдачей Акта обследования вентиляции и паспорта вентустановки, оформляем в течение рабочего дня с момента выезда на объект нашего инженера для осмотра системы вентиляции.

Акт обследования вентиляции содержит: наименование и расположение вентиляционной системы на объекте, назначение и комплектацию оборудованием, техническое состояние узлов, замеры расхода воздуха в характерных точках вентсистемы и их соответствие нормам.

На основании полученных данных при осмотре и проверке вентустановки в Акте обследования указывается эффективность и допуск к эксплуатации. Также в Акте обследования систем вентиляции указываются рекомендации по техническому обслуживанию и ремонту.

Дефектация вентиляции производится с целью определения неисправных узлов и стоимости по их ремонту и замене. Подробнее: обследование систем вентиляции…

Стоимость обследования вентиляционной системы с выездом инженера на объект для осмотра и замеров воздуха: 3.000 рублей с  НДС.

Аэродинамические испытания и пусконаладка вентиляции производится при заключении Договора в т.ч. обследование и паспортизация вентиляции.

Акт аэродинамических испытаний оформляется на все вентустановки здания c указанием замеров воздуха и вывод о соответствии проекту и нормам.

Пусконаладка систем вентиляции производится посредством регулировки воздушых клапанов и воздухораспределяющих устройств в соответствии проектных значений расходов воздуха равномерно по помещениям здания.

Планы помещений высылайте нам   по эл. почте: info@ventkomplex.ru

Видео:Паспортизация вентиляции, основные вопросы заказчиков паспортов системСкачать

Паспорт вентиляционной системы: нужен ли, как сделать, образец заполнения по СНиП

Паспорт системы вентиляции или кондиционирования воздуха — это обязательный и основной документ для собственника или застройщика здания. Он не так важен для контролирующего органа или инспекции, хотя за его отсутствие и предусмотрено административное наказание, как для организации, которая будет эксплуатировать вентсистемы.

Паспорт является подтверждением правильно смонтированной и налаженной вентиляционной системы в соответствии не только с проектной документацией, но и со строительными нормами и правилами. Паспортизация не представляет никакой сложности для специалиста, важно лишь понимать, что она обязательна, и её необходимо производить своевременно.

Паспортизация систем вентиляции: определение и необходимость

Паспортизация — это обязательное мероприятие для всех систем и вентиляционных установок. Её результатом является документ, называемый паспортом вентиляционной системы.

Паспортизацию проводят один раз во время пусконаладки или сразу после неё, вторично это делается проводится только при реконструкции, модернизации системы или локальной замене оборудования.

До ввода новой или модернизированной системы в эксплуатацию паспорт должен быть оформлен и подписан всеми сторонами.

Паспорт на вентиляционную систему представляет собой документ из 10–15 листов, скреплённый в единую брошуру или прошитый верёвкой

Паспорт необходим для организации правильной и эффективной эксплуатации системы, для удобства её обслуживания и ремонта.

Кроме того, наличие паспорта — это обязательное требование контролирующих органов и инспекций.

Паспорт — самый первый и основной документ вентиляционной системы, который не имеет срока действия, к нему прикладываются все последующие протоколы и акты, поддерживающие правильную работу всей системы.

Кто выполняет паспортизацию

Первичную паспортизацию зачастую выполняет организация-установщик, которая производит монтаж и пусконаладку вентиляционной системы, т. к. заказчик в техническом задании почти всегда прописывает этот пункт. Монтажная организация производит работы своими силами либо с привлечением другой специализированной организации.

https://www.youtube.com/watch?v=Bavq6h3RPPc

В случае когда паспортизацию проводят после того, как система уже эксплуатируется, заказчик (эксплуатирующая организация) может обратиться в специализированную компанию напрямую.

Следует заметить, что паспорт вентсистемы — не единственный обязательный документ. Каждый год система должна проходить производственный контроль, который часто выполняют также с помощью специализированных организаций.

Поэтому если заказчик не имеет в штате узких специалистов по вентиляции, лучше всего на этапе оформления первого документа выбрать стабильного и опытного подрядчика для обслуживания вентиляционной системы и оформления всех необходимых документов.

Перечень работ, выполняемых при паспортизации системы вентиляции

Для оформления паспорта на вентсистемы обычно проводят визуальные осмотры оборудования, замеры, определённые испытания, необходимые расчёты и сравнивают полученные значения с проектными. Разница между фактическими и проектными характеристиками не должна превышать определённых значений, указанных в нормативной документации.

1. Визуальный осмотр. На этом этапе, как правило, выявляют типы, модели и серийные номера установленного оборудования. Эта информация обычно указана на табличках, имеющихся в каждой единице техники. Проблемы часто встречаются, когда проводят паспортизацию давно установленной и функционирующей системы, потому что таблички могут потеряться в процессе эксплуатации. Если по какой-то причине они отсутствуют, это следует указать в паспорте под таблицей с основными техническими характеристиками оборудования (строка «Примечание»), даже при том условии, что наименование оборудования выявлено посредством измерений и расчётов.

   На табличке указываются марка и фактические характеристики оборудования

2. Замеры. Посредством измерения определяют фактические размеры сечений воздуховодов, диаметров колёс и шкивов вентиляторов, электродвигателей и т. д. Для составления фактической схемы системы вентиляции определяют геометрические размеры сети, её верхние и нижние отметки, уровни расположения оборудования относительно чистого пола и т. п. Кроме этого, замеряют расход воздуха, уровень шума, значение давления в контрольных точках и другие рабочие параметры системы.

   На стадии замеров определяют необходимые механические, геометрические и эксплуатационные параметры системы

3. Испытания. Аэродинамические испытания вентиляционной системы, результаты которых необходимы для проведения паспортизации, проводят в соответствии с требованиями ГОСТ 12.3.018–79 «Система стандартов безопасности труда (ССБТ). Системы вентиляционные. Методы аэродинамических испытаний». Для определения необходимых показателей использую манометры, анемометры, термометры, тахометры и другое оборудование.

   Аэродинамические испытания производят на разных режимах работы системы вентиляции

4. Расчёты и обработка результатов. Первичные результаты замеров и испытаний используют для расчёта требуемых для паспорта показателей. Расчёты проводят по нормативным методическим указаниям ГОСТов и строительных норм и правил. Полученные значения вписывают в паспорт и сравнивают с проектными значениями.

Качество выполнения работ должно соответствовать существующим нормам и правилам, поскольку результаты паспортизации принимает и подписывает заказчик и представитель проектной организации.

Заказчик и проектировщик имеют полное право присутствовать на всех этапах испытаний и проверять полноту и правильность их проведения.

По сути, чёткий контроль хода паспортизации — это прямая обязанность и заказчика, и проектировщика.

Оформление паспорта вентиляционной системы

На каждую систему вентиляции или кондиционирования оформляют паспорт в двух экземплярах по определённой форме. Форма утверждена СП 73.13330.2012 «Внутренние санитарно-технические системы зданий». Паспорт заполняют в следующем порядке:

1. Указывают наименование ведомства или монтажной организации, которая осуществляет паспортизацию.
2. Указывают полное наименование объекта.
3. В строке «Зона (цех)» указывают конкретное помещение, где смонтирована система.
4. Раздел «А» содержит сведения о назначении вентиляционной системы (приточная, приточная вытяжная, система кондиционирования и т. д.) и месте нахождения оборудования системы (этаж, крыло, ориентация относительно координационных осей здания).

   На первой странице паспорта содержится раздел «А», в котором указываются основные данные о системе: её назначение, тип и расположение

5. Раздел «Б» содержит числовые значения характеристик, которые были указаны в проектной документации, и фактические характеристики смонтированного оборудования вентсистемы. Фактические данные берут из протоколов испытаний. В паспорте обязательно указывают:
   • параметры вентилятора (его тип, серийный номер, диаметр, расход, давление, диаметр шкива и частоту вращения);
   • параметры электродвигателя (его тип, мощность, частоту вращения, диаметр шкива и передачу);
   • параметры воздухонагревателей и воздухоохладителей (их тип, количество оборудования, схемы обвязки, схему расположения, вид и параметры теплохладоносителя, наличие или отсутствие опробования теплообменников на рабочее давление);
   • параметры пылегазоулавливающего устройства (его наименование, серийный номер, количество устройств, расход воздуха, процент подсоса, сопротивление);
   • характеристики увлажнителя воздуха (тип, расход воды, давление перед форсунками и частоту вращения насоса увлажнителя, тип, мощность и частоту вращения электродвигателя увлажнителя, характеристики увлажнителя).
6. В разделе «В» указывают расходы воздуха в каждом помещении. В таблице перечисляют все помещения, которые охватывает вентиляционная система, номера мерных сечений, проектный и фактический расход воздуха в м3/ч и невязку, которая представляет собой процент отклонения фактических значений расхода воздуха от проектных.

   В разделе «В» паспорта на вентиляцию указываются фактические данные о расходе воздуха в каждом помещении и их отклонение от проектных

7. Подписывают паспорт вентиляционной системы три стороны: ответственное лицо от исполнителя или пусконаладочной организации, представитель проектировщика и ответственное лицо от организации, которая осуществляла паспортизацию.

В конце каждого раздела существует строка «Примечание», в которую записывают дополнительную информацию, которая может существенно повлиять на дальнейшую эксплуатацию системы.

https://www.youtube.com/watch?v=aBUnyF6J—w

Помимо основной утверждённой формы паспорта, крупные эксплуатирующие организации и предприятия могут иметь свои формы паспортов на системы и установки, которые содержат много дополнительной информации, требующейся для правильной и эффективной работы и удобства обслуживания конкретного оборудования.

Видео:Как это происходит - Монтаж вентиляционной системыСкачать

Паспорт вентиляционной системы Красноярск: образец заполнения, пример, срок действия

Паспорт вентсистемы – ее обязательный технический документ, показывающий насколько система работает эффективно. Он содержит данные об установленном оборудовании, его технических характеристиках, реальные характеристики, выдаваемые системой вентиляции, их отклонения от проекта.

В него включены данные замеров воздуха и схема вентиляционной системы с отмеченными точками замера.

Паспорт отражает состояние на момент его составления оборудования, систем вентиляции. Его наличие у вентиляционной системы говорит о возможности эксплуатации этой системы.

Мы профессионально занимаемся паспортизацией вентиляционных систем в Красноярске.

Когда заполняется паспорт вентсистемы

Оформляют паспорта вентиляционных систем в следующих случаях: после завершения работ пуско-наладки на новом объекте; после утери старых паспортов; после проведения глубокой реконструкции вентиляционной системы, включающей не просто замену оборудования, а изменение назначения системы, переделку системы воздуховодов, перепланировку помещений.

Кто сделает паспорт на вентсистему

Согласно п 8.3.1. свода правил, перед сдачей систем вентиляции в эксплуатацию монтажная организация передает работы, отраженные в акте, а наладочная организация должна провести пуско-наладку систем. На практике часто все эти работы, как и заполнение паспорта вентиляционной системы (пример приведен в статье), делается организацией, осуществлявшей монтаж.

Для заказчика это проще и дешевле. Получается, монтажники проверяют сами себя. Правильнее вызывать пусконаладочные организации. Они же должны выписывать паспорта и проверять соответствие собранных систем проекту, обращать внимание заказчика на недостатки смонтированных систем, составлять предписания по их устранению.

Лаборатории и специализированные организации приглашаются на приемку вентиляционных систем все чаще.

Как выглядит паспорт системы вентиляции

Утвержденная в нормативных документах форма для паспорта вентиляционной системы является обязательной. Это короткий вариант. При выписке паспортов часто используется именно он. Бывает, что организации на его основе разрабатывают свои, более подробные, формы. Вопрос в том, как воспринимать паспорт вентиляционной системы.

Будет ли он нужен только для сдачи системы в эксплуатацию, или станет документом, в котором будет отражаться «жизнь» данной системы (замены оборудования, ремонты, обслуживания, периодические проверки).

Эксплуатационники (особенно с большим вентиляционным хозяйством) на основе обязательной формы могут разрабатывать удобную для себя либо самостоятельно, либо обращаясь в специализированные организации.

Заполнение паспорта вентсистемы на примере

Рассмотрим существующий паспорт вентиляционной системы, образец заполнения. Это приточная установка с очисткой воздуха, водяным нагревом, фреоновым охлаждением и шумоглушением. В данном примере будет показано только заполнение листов, рекомендуемых нормативами формы паспорта.

Общие данные.

Раздел А Указывается, на какую вентсистему сделан паспорт. Приточные системы обозначаются буквой «П», вытяжные — «В», приточно-вытяжные — «ПВ». Также указывается номер системы. Например, П 1, В 3, П 2 и т.п. Номер системы обычно соответствует номеру системы в проекте ОВ.

Также этот номер наносится краской на корпус системы, на которую выписывается паспорт.

Указываются:

• название объекта (оно соответствует проектному названию объекта);
• адрес объекта;
• зона, цех, помещения (наименование помещений, обслуживаемых системой);
• часто к паспорту прикладывается план этих помещений со схемой выходящих туда воздуховодов и решеток (это для удобства).

Имея на руках только аксонометрию, через несколько лет нужно будет поднимать проект, чтобы определить, как проходят воздуховоды.

В разделе А отражены общие сведения: назначение системы; краткое описание работы системы; что делает, куда подает или откуда вытягивает воздух; местонахождение оборудования системы; краткое описание, где установлено оборудование.

Характеристики оборудования. Раздел В

В нем отражаются основные технические характеристики оборудования, заполняются таблицы с характеристиками частей системы, проектные и фактически установленные. В графы таблиц вносятся данные проекта и данные фактических измерений (это итоги актов замеров), заполняются примечания.

В паспорт включены следующие таблицы:

• Вентилятор. Испытания вентиляторов проводят одновременно с испытанием вентиляционных сетей, с ними работающих;
• Электродвигатель;
• Воздухоохладитель;
• Воздухонагреватель;
• Пылегазоулавливающие устройства.

Расходы воздуха. Раздел В

Раздел В «Расходы воздуха в помещении (по сети)» заполняется на основании замеров. Для замеров составляют акты аэродинамических испытаний. Они входят в документы, необходимые для пусконаладки, но к паспорту могут не прикладываться. При заполнении таблицы раздела В указываются:

• номера точек, где проводится измерения сечения;
• название помещения;
• расход воздуха (проектный и фактический);
• невязка — процент отклонения от показателей (свод правил устанавливает невязку +/- 8% от требуемых значений, но на практике получить такой процент невязки очень сложно).

Аксонометрическая схема вентиляции Следующий раздел паспорта — схема вентиляции. На ней указываются точки проведения измерений, выявленные и согласованные с заказчиком отклонения от проекта. Номера точек замера на схеме соответствуют номерам в таблице расходов воздуха. На схеме примера указаны сечения воздуховодов, высота их монтажа, количество и тип вентиляционных решеток, размещение приточной системы.

В них вносятся маркировка и характеристики оборудования, заложенного в проекте, а также маркировка фактически установленного оборудования и фактические характеристики, которые оно выдает при работе. Замена оборудования на аналогичное, обеспечивающее те же параметры воздухообмена — это нормальная практика.

Однако часто требуется полное соответствие устанавливаемого оборудования проектному. В рассматриваемом паспорте вентиляционной системы приведен пример заполнения именно для такого случая.

Для паспортов вытяжных вентиляционных систем все таблицы не нужны. Там, например, не будет таблицы по теплообменнику, воздухоохладителю.

В таком случае их можно либо убрать из паспортов, либо оставить незаполненными, с пометкой «не предусмотрено».

Что такое паспорт вентиляционной системы?

Паспорт системы вентиляции — это итоговый технический документ, дающий юридическое право на эксплуатацию вентиляционного оборудования, фиксирующий натуральные показатели и их отклонения в соответствии с действующими строительными и санитарными нормами.

📺 Видео

Т-3 Video 18 Регулирование теплообменника приточной установки в системах вентиляцииСкачать

Зачем паспорт газоочистной установки (ГОУ) или вентиляционной системы если есть заводской паспортСкачать

Паспорт системы вентиляции, норма равная ошибкеСкачать

Состав приточной системы вентиляцииСкачать

ИНСПЕКЦИЯ ТЕХНАДЗОРА ВЫТЯЖНОЙ ВЕНТИЛЯЦИИ💥Скачать

Испытания естественной вентиляции, акты протоколы и паспорта, читаем ГОСТ 34060-2017Скачать

Вебинар: Вентиляция — это не сложно. Типы систем, области их применения. Базовый курс простым языкомСкачать

Проектируем вентиляцию за 20 минут! Приточно-вытяжная система квартиры. Подробное обучение от А до ЯСкачать

Типы вентиляционных системСкачать

Аэродинамический расчет систем механической вентиляцииСкачать

Вентиляция. контроль климата на складе. Пример проекта, нюансы монтажа, стоимость. 4К. часть 2.Скачать

ЗАПРЕТ ЕБС НА СБОР БИОМЕТРИИ ЧЕРЕЗ МФЦ СВОБОДНАЯ ФОРМА ПОДАЧИ ЗАЯВЛЕНИЯ ОТ ЧЕЛОВЕКА А НЕ ФИЗ.ЛИЦАСкачать

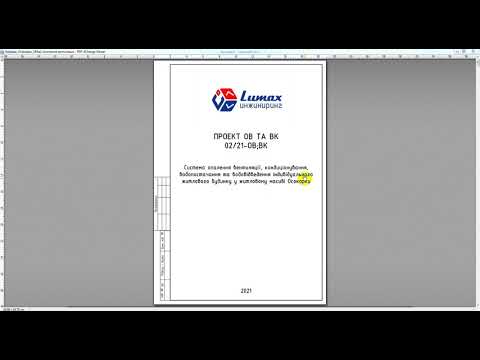

Пример проекта системы вентиляцииСкачать

Как паспортизация вентиляция показана на многих других сайтахСкачать

ПЕРЕЧИСЛЯЮ ТИПИЧНЫЕ ОШИБКИ Вентиляции | Правильный монтаж вентиляции от КлиматекСкачать
