Журнал учета проверок заземления электрооборудования — кто его ведет и для чего нужен

Бизнес юрист > Бухгалтерский учет > Учет и отчетность > Обзор журнала учета проверок заземления электрооборудования — правила заполнения

Журнал учета проверок заземления электрооборудования представляет собой основной документ, куда вносятся все сведения о проведенных и предстоящих диагностиках. Его введение необходимо для полного контроля управления электрической энергии на предприятии, а также безопасности — позволяет диагностировать причины поломок. Подробнее о том, что именно вносят и кто ведет журнал — читайте в статье.

Содержание

Зачем нужен журнал
Польза проверок заземления
Кто ведет журнал
Какие данные вносить
Если журнала нет
Правила заполнения журнала
Образец журнала проверок электрооборудования
Протокол проверки системы молниезащиты
Зачем нужно оформлять протокол проверки молниезащиты?
Когда составляют протокол?
Что включает в себя документ?
Протокол №1 визуального контроля
Протокол №2 проверки переходных сопротивлений
Протокол №3 проверки сопротивления заземляющего устройства
Нормы, правила и ГОСТы по молниезащите — нормативные документы
Сопротивление заземления молниезащиты
Требования к элементам внешней молниезащиты
🎦 Видео

Зачем нужен журнал

Причина использования журнала кроется в самой сущности электричества: любой электроприбор опасен и представляет собой прямую угрозу жизни человека. В данном случае — это персонал, численность которого в компаниях более 100 человек.

Как следствие, каждый электроприбор должен проходить проверку и регулярное обслуживание в соответствии с нормами, что установлены законодательством и руководством фирмы. В журнал заносится не только дата и время проверки, но и оставляются заметки касательно возможного ремонта или целесообразности дальнейшего использования.

Использование журнала для учета проверок заземления позволяет зафиксировать дату установки конкретного устройства, дату его последней технической проверки: что было диагностировано и какие меры применены — все это обеспечивает безопасность. Грамотное ведение дневника проверок позволяет в большинстве случаев избежать несчастных случаев и случайных жертв.

Польза проверок заземления

Регулярные проверки заземления необходимы в каждой компании. Они позволяют избежать:

Видео:Учебный фильм "Измеритель сопротивления заземления ИС-20/1"Скачать

поражения сотрудников электрическим током
электромагнитного излучения
помех, что могут быть вызваны от высокочастотного устройства
некорректной работы всего комплекса электронных приборов

Регулярные проверки также особенно важны, если в здании установлено защитное заземление. Его использование позволит предотвратить короткое замыкание — оно отключит основные приборы от сети, что нивелирует воздействие тока. Однако это не единственная причина, ради которой должна быть проведена диагностика.

Часты случаи, когда не происходит короткого замыкания, но производится утечка тока — небольшими порциями на металлическом корпусе оборудования. Впоследствии это может стать не только причиной чрезвычайной ситуации, но и смерти сотрудника.

Так, главная польза проверок заземления — обеспечения безопасности в здании и на его территории.

Кто ведет журнал

Ответственность за ведение журнала полностью лежит на инженере, отвечающем за технику безопасности. Тем не менее, наличие должности не является обязательным — руководство компании уполномочено самостоятельно назначать человека, который будет ответственен за дневник проверок.

Так или иначе, главное, чтобы у сотрудника имелись разрешение на работу с электронной техникой и соответствующая квалификация — ее можно получить на специальных курсах по подготовке. Существуют также частные случаи, которые подразумевают использование комиссий для работы. Такие группы привлекаются не из внутреннего штата, а от иных частных фирм.

Какие данные вносить

В журнале должна содержаться вся основная информация об оборудовании: имя, технические характеристики, идентификационные сведения, даты установки, обслуживания и т.д. Необходимо также добавлять в приложения нормативные документы и другие бумаги в виде сертификатов, паспортов и пр., если того требует ситуация и внутренние инструкции.

Отсутствие соответствующих записей приводит к дисциплинарным взысканиям либо штрафам. Руководство фирмы также вправе лишить назначенного сотрудника полномочий.

Если журнала нет

В том случае, если у компании отсутствует журнал, это может привести к санкциям от надзорного ведомства. Если они обнаруживают его отсутствие, то также проверяется техническое состояние оборудования:

если оно в норме — выписывается штраф либо на компанию, либо непосредственно на руководство
если в его работе есть сбои — применяются более серьезные меры, вплоть до приостановления работ

Видео:Измеритель сопротивления заземления DT-5300B. Как с ним работать. #полезно #заземлениеСкачать

о необходимости заземления:

Правила заполнения журнала

Единая форма, согласно которой должен быть заполнен журнал, не предусмотрена законодательством РФ. Однако она может быть предусмотрена внутренним распорядком фирмы.

Так, если в компании используется шаблон, то уполномоченный сотрудник применяет именно его. Внутренние акты компании также могут изменять и дополнять шаблон.

https://www.youtube.com/watch?v=q1r5U5MOLBs

Второй обязательной формой для журнала зачастую выступает та, что была ранее обязательна к исполнению. В этом случае сотрудников никто не обязывает соответствовать прошлым нормам, однако использование старого вида производится из-за того, что в нем находятся: старая информация и нужные графы — их допускается изменять для удобства работы.

Теперь что касается того, в каком виде должен быть журнал — физическом или электронном. И если с использованием второго все предельно ясно, то отдельно стоит отметить нюансы ведения физического дневника:

Все листы всегда должны быть пронумерованы.
Все страницы прошиты, а последняя содержит в себе полный перечень всех листов, а также дату и подпись.
Записи вносятся аккуратным почерком, чтобы избежать ошибок и неточностей: если ошибка все-таки произошла, то необходимо зачеркнуть неправильный текст и написать сверху то, что необходимо.

Важно учитывать, что при исправлениях ставится дополнительная подпись, которая подтверждает достоверность исправленных данных.

Отдельно стоит рассмотреть графы журнала, которые должен заполнить сотрудник, — они расположены в хронологической последовательности (таблица 1).

Номер графы	Требуемая информация
1	Указать идентификационный номер и имя используемого технического инструмента — информация берется из тех. паспорта с указанием модели.
2	Внести идентификационный номер инвентаря.
3	В случаях, когда это первая диагностика — вносится дата из тех. паспорта, что подтверждает заводскую проверку; когда вторая и более — дата соответствует предыдущей проверке.
4	Указать причину проверки: плановая, вследствие ЧС или ремонта. Стоит учитывать, что плановая производится несколько раз в 6 месяцев.
5	Проверить физическое состояние оборудования: наличие сколов, качество крепления, изоляция и т.д. Итог проверки либо удовлетворяет нормам, либо нет.
6	Проводится диагностика сопротивления изоляции. По итогам проверки, если все значения соответствуют норме, указываем результат.
7	Основная проверка цепи заземления. Процедура должны быть выполнена в строгом соответствии с нормами и с использованием специальных технических средств. Итог проверки вносится в журнал.
8	Внесение организационных данных. Обязательная проверка следующей даты диагностики — особенно, если он проводится несколько раз в месяц.
9	Завершающая стадия, на которой проверяются все внесенные данные. Проставляется подпись, имя и должность сотрудника, что производил проверку.

о технике безопасности:

После того, как журнал заполнен, он отправляет в архив. Важно, чтобы итоговый дневник был пронумерован. Это необходимо потому, что он вносится в действующую техническую документацию предприятия и нужен для повторного использования в случае чрезвычайных ситуаций.

Образец журнала проверок электрооборудования

Ознакомимся с образцом журнала:

Скачать журнал проверок испытаний электрооборудования [18.29 KB]

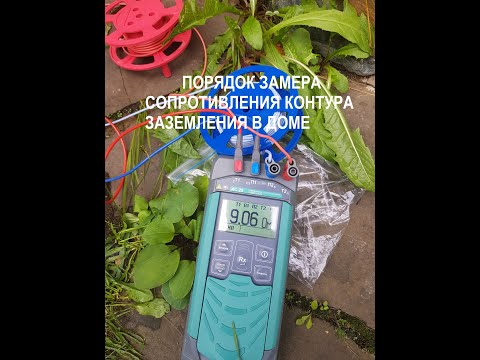

Видео:Заземление 2 метра? Проверяем. Контур заземлений 2 и 3 метровый, замер.Скачать

Теперь, когда вся информация и образец журнала получены, все базовые вопросы о нем закрыты. Тем не менее, это не значит, что этой информации достаточно. Это лишь часть той профессиональной области, с которой ежедневно сталкиваются специалисты различных организаций.

Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

Протокол проверки системы молниезащиты

Протокол проверки молниезащиты. Образец №1 скачать

Протокол проверки молниезащиты. Образец №2 скачать

Протокол проверки (испытания) молниезащиты – документ, который включает в себя перечень отдельных протоколов, необходимых для проведения проверки системы молниезащиты и заземления здания или сооружения на соответствие требований регламентирующих норм и правил (ПУЭ 7, РД 34.21.122-87, СО 153-34.21.122-2003 и др.), а также требований проекта. Как такового отдельного статуса не имеет и входит в состав паспорта молниезащиты или приемно-сдаточных актов.

Оформляется по результатам визуального осмотра молниезащитного контура и замеров сопротивлений отдельных элементов системы между собственником строения (Заказчиком) и монтажной или эксплуатирующей (проверяющей) организацией. Данная компания должна содержать сертифицированную электролабораторию со своим штатным расписанием и измерительными приборами, прошедшими соответствующую поверку.

Зачем нужно оформлять протокол проверки молниезащиты?

Документ входит в состав исполнительной документации, точнее является обязательным при проведении приемно-сдаточных работ. Монтажная организация, не имеющая аттестованной электрической лаборатории, при этом может привлекать для проведения замеров сторонние организации.

Когда составляют протокол?

Контрольные проверки с выдачей протокола в последствии необходимо проводить также через регламентированные интервалы времени в зависимости от категории МЗС, причем в определенные интервалы это либо визуальный осмотр либо полная проверка эксплуатационных характеристик. Ниже в таблице указана их периодичность:

Категория (класс) молниезащиты	Количество проверок
I и II	1 раз в год перед началом сезона гроз
III и IV	не реже 1 раза в 3 года

Кроме того проверки следует производить в следующих случаях:

непосредственно после установки системы (первого монтажа)
после внесения изменений или после ремонта
после получения повреждений защищаемого объекта

Видео:Заземление. Проверка мультиметром заземления ⛰️🪛👍Скачать

Внеочередные осмотры (без проверки сопротивлений) рекомендуют делать также после стихийных бедствий или гроз чрезвычайной интенсивности.

Что включает в себя документ?

Протокол содержит 3 составляющих:

Данные визуального осмотра (Протокол №1)
Проверку переходных сопротивлений (Протокол №2)
Проверку сопротивлений заземляющих устройств (Протокол №3)

К нему прилагают еще:

схему молниезащиты с указанием точек измерений;
копии свидетельства о регистрации (аттестации) электролаборатории;
свидетельства о поверке на контрольно-измерительные приборы, которыми производились измерения;
иные необходимые документы, если требуется (сертификаты, аттестации руководителей лаборатории, ИТР и прочие).

Протокол №1 визуального контроля

Содержит следующие пункты:

Анализ проектной документации
Проверка соответствия электроустановок (молниеприемная часть, токоотводы, заземлители) нормативной базе и проекту. Представление выполняется в виде таблицы.

Найденные нарушения или замечания
Вывод о приемке или дальнейшей эксплуатации системы молниезащиты и заземления

Во время осмотра рекомендуется:

визуально оценить состояние всех компонентов, не повреждены ли молниеприемники и токоотводы, надежно ли они соединены с контуром системы, проверить состояние всех крепежных элементов в рамках общей конструкции молниезащитной системы;
выявить элементы, требующие замены или ремонта вследствие нарушения их механической прочности;
определить элементы с коррозией, а также степень воздействия ее на соответствующий элемент;
сверить исполнительную схему молниезащитной системы с текущей;
проверить наличие необходимой документации на устройства молниезащиты.

Протокол №2 проверки переходных сопротивлений

Измерения выполняют в последовательности от молниеприемного оборудования к заземляющему устройству обычно в точках нахождения соединительных компонентов (держателей, клемм и т.п.) между отдельными составляющими молниезащитной системы, а также там, где она контактирует с элементами сооружения.

https://www.youtube.com/watch?v=f3a_77xWp2A

Результаты заносят в следующую таблицу

Протокол также содержит обязательные данные:

тип испытаний (приемно-сдаточные, сличительные, контрольные испытания, эксплуатационные, для целей сертификации);
параметры температуры, влажности воздуха и давления;
данные о приборе измерений (тип, заводской номер, метрологические характеристики, даты поверок, номер аттестата и орган, его выдавший).

Видео:Измерение сопротивления контура заземления и удельного сопротивления грунта с использованием ИС - 10Скачать

Выводы и заключения касательно соответствия или несоответствия полученных параметров требованиям правил.

Протокол №3 проверки сопротивления заземляющего устройства

Содержит пункты:

Климатические условия при проведении измерений
Цель проверки (сдача-приемка, контрольные, эксплуатационные испытания)
Нормативная база измерений (РД, СО, ПУЭ)
Тип и характер грунта
Номинальное напряжение электроустановки (до 1000В, до и свыше 1000В, свыше 1000В)
Режим нейтрали (изолированная, заземленная)
Удельное сопротивление грунта
Результаты измерений, которые выводят в следующую таблицу

Иногда таблицу дополняют нормативными данными сопротивления (допустимое значение, поправочный коэффициент и окончательное приведенное нормативное).

9. Таблица с данными измерительного прибора

10. Заключение о соответствии заземляющего устройства требованиям правил.

В заключение предлагаем Вам пару готовых примеров Прокотлов №3 проверки сопротивлений заземляющего устройства в формате .doc

Здание гаража. Протокол №3 скачать

Производственный корпус. Протокол №3 скачать

Паспорт молниезащиты практически не отличается от протокола. Что же он включает? Когда необходима паспортизация? А также о том, как в нем заполняются соответствующие протоколы измерений.

Нормы, правила и ГОСТы по молниезащите — нормативные документы

О российских нормативах в области молниезащиты. Группа стандартов МЭК и сравнение их с отечественными.

Сопротивление заземления молниезащиты

Какие должны быть максимальные сопротивления для разных категорий молниезащиты. Таблица удельных сопротивлений различных грунтов. Об измерении сопротивления заземления и периодичности проверок.

Требования к элементам внешней молниезащиты

Какие испытания проходят традиционные компоненты молниезащитных систем? Описание методик проверки, имитирующих воздействие естественных атмосферных условий и воздействие коррозии на компоненты.
