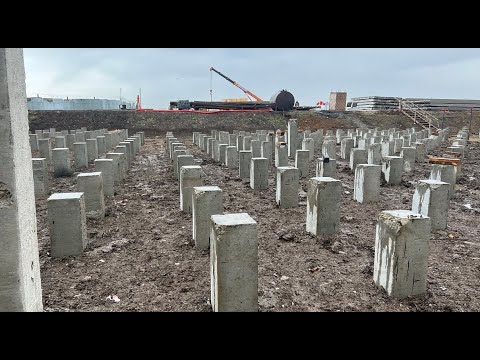

Видео:Проектировщику моделирование забивки свай и заполнение журнала свайногоСкачать

Проектировщику моделирование забивки свай и заполнение журнала свайного

Сборник 3. Технологические карты на осуществление контроля качества работ при устройстве свайных фундаментов (к Практическому пособию по организации и осуществлению строительного контроля заказчика (технического надзора) за строительством объектов капитального строительства)

Журнал забивки свай. Форма № Ф-36

ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО «ЦЕНТР НАУЧНО-МЕТОДИЧЕСКОГО ОБЕСПЕЧЕНИЯ ИНЖЕНЕРНОГО СОПРОВОЖДЕНИЯ ИНВЕСТИЦИЙ В

СТРОИТЕЛЬСТВЕ»

(ОАО «ЦЕНТРИНВЕСТпроект»)

СБОРНИК 3

Технологические карты на осуществление контроля качества работ

при устройстве свайных фундаментов

(к Практическому пособию по организации и осуществлению строительного контроля заказчика (технического надзора)

за строительством объектов капитального строительства)

Москва 2010

Настоящий сборник разработан в развитие положений Раздела 8 «Состав и содержание работ по техническому надзору в процессе строительства» Практического пособия по организации и осуществлению строительного контроля заказчика (технического надзора) за строительством объектов капитального строительства (далее — Пособие).

В Сборнике рассмотрены общие вопросы контроля качества работ при пробной забивке и испытании свай, устройстве свайных фундаментов, а также изготовлении буронабивных свай. Одновременно указываются, а, в ряде случаев, приводятся формы документов, которые составляются (заполняются) в процессе проведения этих работ.

Сборник предназначен для специалистов служб заказчика (застройщика) осуществляющих технический надзор за строительством объектов капитального строительства и может быть полезен для иных субъектов инвестиционной деятельности (проектировщиков, строительных подрядчиков), принимающих участие в разработке и реализации инвестиционных проектов.

СОДЕРЖАНИЕ

СБОРНИК 3 Технологические карты на осуществление контроля

качества работ при устройстве свайных фундаментов

1 Область применения

1.1 В настоящем Сборнике рассматриваются вопросы контроля качества работ при пробной забивке свай и устройстве свайных фундаментов на основе предварительного изготовленных свай, погружаемых способом забивки или вибропогружения, а также при изготовлении буронабивных свай.

1.2 В Сборнике не рассматриваются вопросы контроля качества работ при устройстве вдавливаемых, винтовых, бурозавинчивающихся свай и буроинъекционных свай, строящихся объектов капитального строительства, а также при устройстве свайных фундаментов при реконструкции зданий и сооружений.

2 Нормативные ссылки

В настоящем Сборнике имеют место ссылки на законодательные и нормативные правовые акты Российской Федерации, нормативно-технические и организационно-методические документы, приведенные в Библиографии.

3 Термины и определения

В настоящем Сборнике применены термины, приведенные в приложении 1 Практического пособия по организации и осуществлению строительного контроля заказчика (технического надзора) за строительством объектов капитального строительства, по ГОСТ Р 21.1001 [32], а также следующие термины с соответствующими определениями:

3.1 основание здания или сооружения (далее также — основание): Массив грунта, воспринимающий нагрузки и воздействия от здания или сооружения и передающий на здание или сооружение воздействия от природных и техногенных процессов, происходящих в массиве грунта (пункт 13 части 2 статьи 2 [2]);

3.2 сеть инженерно-технического обеспечения: Совокупность трубопроводов, коммуникаций и других сооружений, предназначенных для инженерно-технического обеспечения зданий и сооружений (пункт 20 части 2 статьи 2 [2]);

3.3 свая одиночная: Свая, отстоящая от соседних свай в кусте, свайном поле, ленте на расстоянии более 8 d (приложение А СП 50-102-2003 [11]);

3.4 свая буронабивная: Разновидность железобетонных свай сплошного или полого сечения, изготовляемые в предварительно пробуренных скважинах непосредственно на строительной площадке;

3.5 ростверк: Распределительная балка или плита, объединяющая поверху группы или ряды свай (приложение А СП 50-102-2003 [11]);

3.6 ростверк высокий: Ростверк, подошва которого расположена выше поверхности грунта и не соприкасается с ним (приложение А СП 50-102-2003 [11]);

3.7 ростверк низкий: Ростверк, подошва которого опускается на грунт или заглублена в него (приложение А СП 50-102-2003 [11]);

3.8 свайный фундамент: Фундамент, в котором используются сваи для передачи нагрузки от здания или сооружения на основание.

4 Общие положения

4.1 При устройстве свайных фундаментов необходимо руководствоваться требованиями Технического регламента о безопасности зданий и сооружений [2], в том числе:

все работы «должны осуществляться таким образом, чтобы негативное воздействие на окружающую среду было минимальным и не возникала угроза для жизни и здоровья граждан, имущества физических или юридических лиц, государственного или муниципального имущества, жизни и здоровья животных и растений»(статья 34 [2]);

в ходе строительства «должен осуществляться контроль за соответствием применяемых строительных материалов и изделий, в том числе строительных материалов производимых на территории, на которой осуществляется строительство, требованиям проектной документации в течение всего процесса строительства»(часть 3 статьи 34 [2]).

4.2 При возведении свайных фундаментов из монолитного и сборного бетона и железобетона следует соблюдать требования нормативных документов по организации строительного производства, геодезическим работам, технике безопасности, правилам пожарной безопасности при производстве строительно-монтажных работ и охране окружающей среды.

https://www.youtube.com/watch?v=c2NzFFtahd4

При производстве земляных работ, устройстве оснований и фундаментов следует выполнять входной, операционный и приемочный контроль, руководствуясь СНиП 3.01.01 [4] и ГОСТ 23616 [23].

Приемку свайных фундаментов следует выполнять с составлением актов освидетельствования скрытых работ и актов освидетельствования ответственных конструкций (приложения 3 и 4 РД-11-02-2006 [14]; модифицированный пункт 4.

12 СП 50-102-2003 [11]; части 4, 5 и 7 статьи 53 [1]).

4.3 Работы по устройству свайных фундаментов производятся по проекту производства работ (ППР), разработку которого выполняет подрядная организация на основании проекта организации строительства (ПОС). ППР согласовывается с проектной организацией, разработавшей проект свайных фундаментов (пункт 15.1.2 СП 50-102-2003 [11]) и заказчиком (пункт 3.11* СНиП 3.01.01-85* [4]).

Примерный состав ППР на устройство свайных фундаментов приведен в приложении 1 настоящего Сборника. В случае выявления неполноты и недостаточности материалов ППР для устройства свайных фундаментов и осуществления контроля за их изготовлением документацию рекомендуется отправить на доработку.

В противном случае соответствие последовательности и состава операций, осуществляемых при проведении входного, операционного и приемочного контроля, устанавливается на основе положений технологической и нормативно-технической документации, распространяющихся на данные технологические операции.

4.4 При освидетельствовании скрытых работ и ответственных конструкций следует давать оценку выявленных дефектов. При этом целесообразно руководствоваться Классификатором основных видов дефектов в строительстве и промышленности строительных материалов [18].

Извлечение из указанного Классификатора в части устройства свайных фундаментов приведено в приложении 2 настоящего Сборника.

4.5 Освидетельствование скрытых работ и составление соответствующих актов в случаях, когда последующие работы должны начинаться после перерыва, следует производить непосредственно перед производством последующих работ.

4.6 Приемка фундаментных конструкций из свай производится по результатам приемочного контроля на основе проектной и исполнительной документации и является документированным свидетельством пригодности фундаментов для выполнения последующих видов строительно-монтажных работ по возведению здания и сооружения (модернизированный пункт 15.5.1 СП 50-102-2003 [11]).

4.7 Приемку свайных фундаментов осуществляют в два этапа (пункт 15.5.3 СП 50-102-2003 [11]):

1) после погружения и изготовления свай. Результаты приемки могут оформляться Актом освидетельствования ответственных конструкций (приложение 4 РД-11-02-2006 [14]) или Актом освидетельствования и приемки свайного фундамента на забивных сваях (форма Ф-33 Сборника форм [16], Акт по форме Ф-33 приведен в приложении 3 настоящего Сборника);

2) после выполнения работ по устройству ростверка. Результаты приемки оформляются Актом освидетельствования ответственных конструкций (приложение 4 РД-11-02-2006 [14]).

4.8 Приемка работ по устройству конструкций из свай должна производиться на основании (модернизированный пункт 15.5.5 СП 50-102-2003 [11]):

а) проекта свайного фундамента (приложение Б СП 50-102-2003 [11]) и проекта производства работ;

б) технологических регламентов на производство работ;

в) паспортов заводов-изготовителей на погружаемые сваи и сборные ростверки, а также щебень (гравий), арматуру и товарный бетон для изготавливаемых на площадке свай и монолитных ростверков (приложение Д ГОСТ 13015 [24]; ГОСТ 19804 [25]);

г) журнала учета входного контроля качества материалов и конструкций;

д) общего журнала работ (приложение 1 РД-11-05-2007 [15]);

е) акта на сдачу-приемку котлована под погружение или изготовление свай (см. Сборник 2 «Технологические карты на осуществление контроля качества при проведении земельных работ, устройстве оснований и возведении земляных сооружений»);

ж) акта на геодезическую разбивку осей здания и фундаментов и закрепления строительных осей (пункт 3.5 СНиП 3.01.03-84 [5]; пункт 15.1.6 СП 50-102-2003 [11]; форма акта — приложение 2 РД-11-02-2006 [14]);

з) актов (протоколов) лабораторных испытаний контрольных бетонных образцов (ГОСТ 10180 [27]);

и) исполнительной схемы расположения свай с указанием их отклонений в плане, по глубине и по вертикали, а также исполнительные схемы ростверков, в том числе: высотная исполнительная схема свай после их погружения (забивки); исполнительная схема свайного поля (после срубки свай); исполнительная схема ростверков (пункты 4 ÷ 6 приложения А ГОСТ Р 51872 [22]);

к) журналов погружения или изготовления свай, в том числе:

журнал забивки свай (форма Ф-36 Сборника форм [16]). Форма Журнала приведена в приложении 4 настоящего Сборника;

журнал изготовления буронабивных свай (форма Ф-41 Сборника форм [16]). Форма Журнала приведена в приложении 5 настоящего Сборника;

л) сводных ведомостей погруженных или изготовленных свай (форма Ф-37 Сборника форм [16]). Форма Сводной ведомости приведена в приложении 6 настоящего Сборника;

м) документации по результатам опытных работ, включающей результаты испытаний свай по ГОСТ 5686 [26];

н) актов освидетельствования арматурных каркасов и скважин перед бетонированием изготовляемых на площадке свай (приложение 3 РД-11-02-2006 [14]);

о) актов освидетельствования бетонной подготовки, опалубки, арматурных каркасов перед бетонированием изготавливаемых на площадке монолитных ростверков и приемки свайных ростверков (приложение 3 РД-11-02-2006 [14]; пункт 15.5.20 СП 50-102-2003 [11]).

5 Пробная забивка и испытание свай

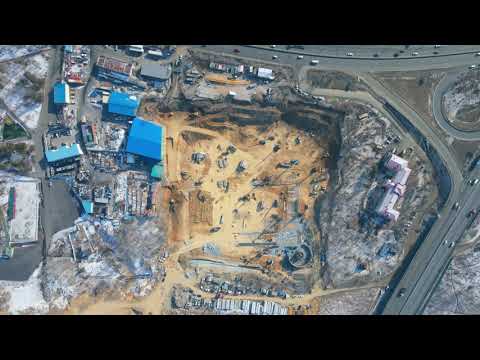

Видео:Гайд №10. Как заполнять Журнал забивки свай.Скачать

Гайд №10. Как заполнять Журнал забивки свай.

Журнал забивки свай

Журнал забивки свай. Форма № Ф-36

Проектирование свайных фундаментов производится согласно СНиП 2.02.03-85.
При проведении  работ обязательно ведется журнал забивки свай, который является документом, отражающим весь ход производственного процесса и контроль качества проводимых работ, ниже представлен образец. Загрузить образец.

Наша компания при забивке свай руководствуется требованиями соответствующих СНиП, а также проектом производства свайных работ, разрабатываемым для каждого конкретного участка, исходя из его условий.

Нормы и правила регламентирующие забивку свай

  •     ГОСТ 19804 — 91 «Сваи железобетонные».
  •     — «- 19804.0 — 78 «Сваи забивные железобетонные. Общие технические условия».
  •     — «- 19804.1 — 79 «Сваи забивные железобетонные цельные сплошного квадратного сечения с ненапрягаемой арматурой. Конструкция и размеры».
  •     — «- 19804.2 — 79 «Сваи забивные железобетонные цельные сплошного квадратного сечения с поперечным армированием ствола с напрягаемой арматурой. Конструкция и размеры».
  •     — «- 19804.3 — 80 «Сваи забивные железобетонные квадратного сечения с круглой полостью. Конструкция и размеры».
  •     — «- 19804.4 — 78 «Сваи забивные железобетонные квадратного сечения без поперечного армирования ствола. Конструкция и размеры».
  •     — «- 19804.5 — 83 «Сваи полые круглого сечения и сваи-оболочки железобетонные цельные с ненапрягаемой арматурой. Конструкция и размеры».
  •     — «- 19804.6 — 83 «Сваи полые круглого сечения и сваи-оболочки железобетонные составные с ненапрягаемой арматурой. Конструкция и размеры».
  •     — «- 19804.7 — 83 «Сваи-колонны железобетонные двухконсольные для сельскохозяйственных зданий. Конструкция и размеры».
  •     — «- 23009 — 78 «Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)».
  •     СНиП 2.02.03 — 85 «Свайные фундаменты».
  •     Типовые строительные серии 1.011.1 – 10 «Сваи забивные железобетонные».
  •     ГОСТ 21.101 — 97 «СПДС. Основные требования к проектной и рабочей документации».
  •     Инструкция по проектированию и устройству свайных фундаментов зданий и сооружений в Москве, 2001 год (Приложение В).
  •     ГОСТ 5686 — 78 «Сваи. Методы полевых испытаний».
  •     Распоряжение Росавтодора от 23 05 2002 № ИС-478-р

Пример ведомости на сваи, для ведения свайных работ:

Сводная ведомость по сваям

Утверждено Распоряжением Росавтодора от 23 мая 2002 г. N ИС-478-р

Скачать образец в формате док можно будет ниже.

Форма Ф-36 Подрядная организация ____________________________________ Строительство (реконструкция) ____________________________ ЖУРНАЛ ЗАБИВКИ СВАЙ Начат «___»____________ 20__ г. Окончен «___»____________ 20__ г. В журнале прошито и пронумеровано ___ стр. Начальник производственного Ответственный за ведение журнала отдела подрядной организации ______________ ____________ _________________ _____________ (Ф.И.О.) (подпись) (Ф.И.О.) (подпись) М.П. Наименование подрядной организации Строительство (реконструкция) _____________ Объект ____________________________________ ЖУРНАЛ ЗАБИВКИ СВАЙ (с N ______ по N ______) Начало ___________________________ Окончание ____________________ 1. Система копра _________________________________________________ 2. Тип молота ____________________________________________________ 3. Масса ударной части молота _________________________________ кг 4. Давление (воздуха, пара) __________________________________ МПа Тип и масса наголовника ____________________________________ кг Свая N ______ (по плану свайного поля) 1. Дата забивки __________________________________________________ 2. Марка сваи ____________________________________________________ 3. Абсолютная отметка поверхности грунта у сваи __________________ 4. Абсолютная отметка острия сваи ________________________________ 5. Проектный отказ, см ___________________________________________ ——-T—————T———T———-T————-T———¬ ¦ N ¦Высота подъема¦ Число ¦ Глубина ¦ Отказ от ¦Примеча-¦ ¦залога¦ударной части ¦ударов в¦погружения¦одного удара,¦ние ¦ ¦ ¦ молота, см ¦ залоге ¦ сваи от ¦ см ¦ ¦ ¦ ¦ ¦ ¦залога, см¦ ¦ ¦ +——+—————+———+———-+————-+———+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ L——+—————+———+———-+————-+——— Исполнитель ______________________________________________________ (подпись, в скобках указать фамилию, и.о.) По ссылке (чтобы распечатать) можете скачать образец в формате MS WORD  —

Журнал забивки свай: что включает

Форма журнала забивки свай может быть произвольной формы, но должна обязательно включать следующие графы:

  • Высота подъема ударной части молота (в сантиметрах)
  • Глубина погружения сваи от залога (в сантиметрах)
  • Отказ от одного удара (в сантиметрах)
  • Примечания

Отказ – термин, определяющий величину погружения сваи от одного удара.

Журнал забивки свай: порядок ведения

Измерения глубины погружения сваи от залога производятся отказомером. Этот прибор автоматически представляет диаграмму отказов – графическое отображение хода забивки сваи.

https://www.youtube.com/watch?v=6Ry4SFv_WNo

При его отсутствии применяются следующие способы:

  • Нанесение рисок после каждого залога на свае, при этом точкой отсчета берется неподвижный репер.
  • Замеры нивелиром: производятся по полосе миллиметровой бумаги, которую клеят на рейку, установленную рядом со сваей. При этом указатель (металлическая полоса) крепится хомутом у головы сваи.

Отказ от одного удара вычисляется, как средняя величина для залога (серии ударов). Мы определяем отказ после 10 ударов дизель-молота по свае. Когда величина отказа при проведении трех последних залогов не превышает величины, указанной в проекте – забивка сваи считается законченной. Величина контрольного отказа замеряется  с точностью до миллиметра.

Все полученные данные, вписываются в ходе проведения работ в соответствующие графы журнала забивки свай. После окончания работ на их основе составляется сводная ведомость. Она является отчетным документом о проведении свайных работ на участке и включается в акт приемки работ.

О технической документации

Наша компания имеет Свидетельство СРО на проведение свайных (и других) работ которые могут оказывать влияние на безопасность объектов строительства.

Всю необходимую  документацию мы ведем в строгом соответствии с требованиями законодательных и подзаконных актов и несем полную ответственность за качество и безопасность проводимых работ.

Получить исчерпывающие ответы по вопросам погружения свай вы можете у наших специалистов.

Материалы по теме:

Видео:Моя технология заполнения журнала свайных работ. Всегда работает!Скачать

Моя технология заполнения журнала свайных работ. Всегда работает!

Журнал забивки свай. Форма N Ф-36 — Эксперты

Журнал забивки свай. Форма № Ф-36

Проектирование свайных фундаментов производится согласно СНиП 2.02.03-85.
При проведении  работ обязательно ведется журнал забивки свай, который является документом, отражающим весь ход производственного процесса и контроль качества проводимых работ, ниже представлен образец. Загрузить образец.

Наша компания при забивке свай руководствуется требованиями соответствующих СНиП, а также проектом производства свайных работ, разрабатываемым для каждого конкретного участка, исходя из его условий.

Правильное заполнение свайного журнала образец

— за 0.000 принята абсолютная отметка 42.350 — забивали сваи СМ-325-6,5, длиной 6500 мм, 40.500 — проектная отметка дна котлована (понимаю, что правильным надо было бы указывать фактическую отметку дня котлована с исполнительной схемы, но той исполнительную уже не найти.) — 41.002 — фактическая отметка верха сваи (проектная 40.

750 +252 высотное отклонение, взято с исполнительной схемы свайного поля) — 34.502 — фактическая отметка острия сваи, высчитанная как 41.002 — 6500 = 34.

502 — Масса ударной части молота: 1300 кг — Свая № 75 (по плану свайного поля) — Марка, тип сваи СМ-325-6,5 6,50 — Абсолютная отметка поверхности грунта/сваи 40,500 41,002 — Абсолютная отметка острия сваи 34,502 — Фактический отказ от залога в 10 ударов, см 4,0 (взято из 5 строки 0,4х10=4,0, в одном снипе читал, что выбирается среднее арифметическое по 3 последним залогам, как же правильно?) № залогаВысота подъема ударной части молота, смЧисло ударов в залогеГлубина погружения сваи от залога, смОтказ от одного удара, см 2. высота подъема молота всегда одна и та же или различна? 3. как правильно выбирается количество ударов для залога?

5. в проекте не указан проектный отказ (как в таком случае считать забита свая или нет?)

6 главных принципов заполнения общего журнала работ формы КС-6

В графах раздела указываются порядковый номер записи, номер акта (с указание местоположения конкретного объекта).

А также — дата подписания документа, должности, инициалы, фамилии и подписи принимающих строительный объект. Что такое журнал учета огнетушителей и как его правильно вести на предприятии, вы можете прочесть в этой статье. Образец заполнения общего журнала работ:

Образец общего журнала формы КС-6.

Общий журнал работ форма КС-6 — пример заполнения находится по этой ссылке.

https://www.youtube.com/watch?v=8yV5iD0_olI

А бланк документа скачать бесплатно вы можете тут. Что представляет собой журнал регистрации инструктажа по пожарной безопасности и как

Оформление журнала по устройству свайных фундаментов журнал погружения (забивки) свай

Ведение классного журнала является обязательным для каждого. Разработан: Открытым акционерным обществом «Научно-исследовательский институт транспортного строительства» (оао цниис) В развитие обязательных положений настоящих сниП разработан сп 50-102-2003 «Проектирование и устройство свайных фундаментов», одобренный.

Журнал учёта работы (рабочего времени) тренера (журнал): нормативно-финансовый документ; основы ведения журнала

Журнал забивки и погружения свай

К таким документам относятся: Совет эксперта!

Все записи в ЖЗПС должны выполнятся непосредственно в процессе забивки свай. Запрещается внесение информации в черновые листы либо тетради и последующий ее перенос в журнал.

Вы можете почитать также о том, где применяется погружение шпунта Стандартная форма для ведения журнала забивки железобетонных свай Ф-36 состоит из титульного листа и рабочих страниц, графы которых обязаны заполняться в обязательном порядке. Рис.

Лучший образец заполнения общего журнала работ, какой есть в интеренете

И не важно на праве аренды или в собственности. Можно проще — застройщик это тот, на кого оформлено разрешение на строительство.

Тут необходимо указать наименование организации застройщика, номер и дату выдачи свидетельства о гос.

Тут следует отметить, что понятие заказчик в Градостроительном кодексе отсутствует, есть лишь понятие технический заказчик.

Указано это в ч. 22 ст. 1 ГрК РФ: То есть вместо заказчика указываем технического заказчика, либо гос. заказчика. Но это только если у вас такие имеются.

Общий журнал работ (пример заполнения всех разделов)

На получившиеся концы клеим табличку, ставим печать и делаем все надписи.

Таким образом, журнал будет прошит и не распадется как говно даже без скоб или проклеенных торцов. 1. Форма по приложению 1 СНиП 3.01.01-85 (с изм.

«9. Регулярные сведения о производстве работ (с начала и до их завершения), включаемые в табл.

5, являются основной частью журнала. Описание работ должно производиться по конструктивным элементам здания или сооружения с указанием осей, рядов, отметок, этажей, ярусов, секций и помещений, где работы выполнялись. Что должна содержать запись: 5.

ПРИМЕРЫ ОФОРМЛЕНИЯ ДОКУМЕНТОВ ДЕЛОПРОИЗВОДСТВА В СТРОИТЕЛЬСТВЕ Б.

Документация, связанная с организацией и производством строительно-монтажных работ Общие требования к оформлению журналов производства и контроля качества строительно-монтажных работ 428. Пример оформления общего журнала работ 429.

Пример оформления журнала авторского надзора 430. Пример оформления журнала работ по монтажу строительных конструкций 431. Пример оформления журнала сварочных работ 432.

Пример оформления акта промежуточной приёмки ответственных конструкций 437. Пример оформления акта скрытых работ 438.

Виды работ и конструкций, на которые необходимо оформлять акты на скрытые работы 439. Пример оформления акта приёмки-передачи результатов геодезических работ при строительстве зданий, сооружений 440.

Пример оформления акта о проведении испытаний трубопроводов на прочность и герметичность

ПРИМЕРЫ ОФОРМЛЕНИЯ ДОКУМЕНТОВ ДЕЛОПРОИЗВОДСТВА В СТРОИТЕЛЬСТВЕ Б. Документация, связанная с организацией и производством строительно-монтажных работ Общие требования к оформлению журналов производства и контроля качества строительно-монтажных работ 428.

Пример оформления общего журнала работ 429. Пример оформления журнала авторского надзора 430.

Пример оформления журнала работ по монтажу строительных конструкций 431. Пример оформления журнала сварочных работ 432. Пример оформления журнала замоноличивания монтажных стыков и узлов 433.

Пример оформления журнала забивки свай 434. Пример оформления акта технического освидетельствования (приёмки в эксплуатацию) лесов и подмостей 435. Пример оформления акта передачи механизмов и агрегатов, не подконтрольных Госгортехнадзору 436.

Пример оформления акта промежуточной приёмки ответственных конструкций 437. Пример оформления акта скрытых работ 438. Виды работ и конструкций, на которые необходимо оформлять акты на скрытые работы 439.

Пример оформления акта приёмки-передачи результатов геодезических работ при строительстве зданий, сооружений 440. Пример оформления акта о проведении испытаний трубопроводов на прочность и герметичность

Журнал забивки свай: нормативная документация, содержание техническо-производственного документа

В конце работ строители должны составить сводную ведомость по всем забитым в грунт железобетонным изделиям.

https://www.youtube.com/watch?v=dTDWLrwfHqE

Кран с механическим молотом: 1 – мачта копра; 2 – подвесной молот; 3 – металлический наголовник; 4 – свая.

Сам непосредственный процесс на месте застройки состоит из следующих этапов:

Образец документа: Документ специальных работ (Форма – 36) В начале работ проводят пробное заглубление контрольной сваи. Забивать изделие начинают ударами молота не в полную силу.

pravilnoe-zapolnenie-svajnogo-zhurnala-obrazec-25741/

Видео:забивка свайСкачать

забивка свай

Журнал забивки свай. Форма N Ф-36 — Ваш договор

Журнал забивки свай. Форма № Ф-36

ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО «ЦЕНТР НАУЧНО-МЕТОДИЧЕСКОГО ОБЕСПЕЧЕНИЯ ИНЖЕНЕРНОГО СОПРОВОЖДЕНИЯ ИНВЕСТИЦИЙ В

СТРОИТЕЛЬСТВЕ»

(ОАО «ЦЕНТРИНВЕСТпроект»)

СБОРНИК 3

Технологические карты на осуществление контроля качества работ

при устройстве свайных фундаментов

(к Практическому пособию по организации и осуществлению строительного контроля заказчика (технического надзора)

за строительством объектов капитального строительства)

Москва 2010

Настоящий сборник разработан в развитие положений Раздела 8 «Состав и содержание работ по техническому надзору в процессе строительства» Практического пособия по организации и осуществлению строительного контроля заказчика (технического надзора) за строительством объектов капитального строительства (далее — Пособие).

В Сборнике рассмотрены общие вопросы контроля качества работ при пробной забивке и испытании свай, устройстве свайных фундаментов, а также изготовлении буронабивных свай. Одновременно указываются, а, в ряде случаев, приводятся формы документов, которые составляются (заполняются) в процессе проведения этих работ.

Сборник предназначен для специалистов служб заказчика (застройщика) осуществляющих технический надзор за строительством объектов капитального строительства и может быть полезен для иных субъектов инвестиционной деятельности (проектировщиков, строительных подрядчиков), принимающих участие в разработке и реализации инвестиционных проектов.

СОДЕРЖАНИЕ

СБОРНИК 3 Технологические карты на осуществление контроля

качества работ при устройстве свайных фундаментов

Журнал забивки свай

🎦 Видео

6 метров не предел, монтаж жб сваи С70.30-6, забивка сваи С70.30-6Скачать

6 метров не предел, монтаж жб сваи С70.30-6, забивка сваи С70.30-6

Журнал забоя свайСкачать

Журнал забоя свай

журнал погружения забивки свайСкачать

журнал погружения забивки свай

Главная ошибка при проектировании и забивке свай | Свайные фундаментыСкачать

Главная ошибка при проектировании и забивке свай | Свайные фундаменты

Забивка цельных железобетонных свай квадратного сечения (С120-35-9)Скачать

Забивка цельных железобетонных свай квадратного сечения (С120-35-9)

Фундамент на сваях. Забивка свай под фундамент коттеджа. Завораживающая техника и звук!Скачать

Фундамент на сваях. Забивка свай под фундамент коттеджа. Завораживающая техника и звук!

Процесс забивки свай от А до ЯСкачать

Процесс забивки свай от А до Я

Забивка свай добойником, ниже уровня поверхности земли. Мостовые сваи С14.35 Т5Скачать

Забивка свай добойником, ниже уровня поверхности земли. Мостовые сваи С14.35 Т5

Забивка призматических свай гидромолотом Junttan. Работа Junttan PM25 №1434Скачать

Забивка призматических свай гидромолотом Junttan. Работа Junttan PM25 №1434

СМОТРЕТЬ ВСЕМ! ЗАБИВКА СВАЙ ЗА 1 ДЕНЬ! #SHORTSСкачать

СМОТРЕТЬ ВСЕМ! ЗАБИВКА СВАЙ ЗА 1 ДЕНЬ! #SHORTS

Забивка свайСкачать

Забивка свай

D5 - Застройка на маковского, процесс работы, забивка свай | ВладивостокСкачать

D5 - Застройка на маковского, процесс работы, забивка свай | Владивосток

Секреты эффективной забивки свай: что нужно обязательно учитывать в работе?Скачать

Секреты эффективной забивки свай: что нужно обязательно учитывать в работе?

Пробная забивка свай на участкеСкачать

Пробная забивка свай на участке

Установка для забивки свай #технадзор #сваиСкачать

Установка для забивки свай #технадзор #сваи

Приспособления.Картирование забивки свайСкачать

Приспособления.Картирование забивки свай
Поделиться или сохранить к себе:
