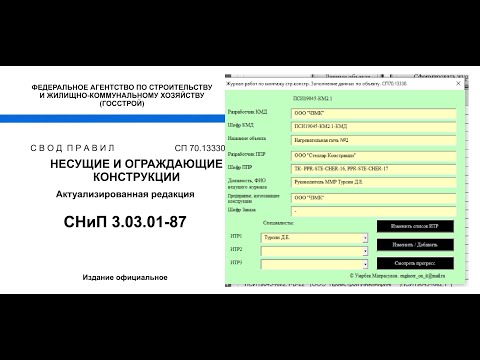

Видео:Общий журнал работ, заполнение ОЖР, специальные журналы работ в строительстве входного контроляСкачать

Журнал работ по монтажу строительных конструкций (Приложение А по СП 70.13330.2012)

Журнал по монтажу строительных конструкций предназначен для отражения каждого вида выполняемых работ по капитальному ремонту, реконструкции или возведению того или иного объекта. Подобный журнал является частью исполнительной документации, обязательно подлежащей заполнению. Этим занимается представитель организации, занимающейся строительством объекта.

Основное назначение журнала – осуществление контроля сроков и качества работ, осуществляемых на стройплощадке.

Для этого в документе указывают все необходимые данные не только о самих работах, но и в отношении инженерно-технического персонала, который занят в конкретном процессе.

Для подтверждения факта контроля уже смонтированных конструкций приводят список актов, который отражают соответствие работ нормам и проекту.

к оглавлению ↑

Особенности заполнения и состав журнала по монтажу строительных конструкций

Документ выпускают в стандартном формате А4 типографским способом. Рекомендованная форма в СП 70.13330.2012 «Несущие и ограждающие конструкции» (взамен СНиП 3.03.01-87), в частности, в Приложении А. Вы можете скачать журнал по монтажу строительных конструкций прямо на нашем сайте вместе с образцом оформления. В документе выделяются 4 части:

• Обложка, где указываются основные данные об объекте и строительной организации.
• 1-я страница со списком инженерно-технического персонала.
• 2-я страница с таблицей, которая касается непосредственно самих работ, сроков и условий их выполнения. По образцу этой страницы могут заполняться несколько листов. Все зависит от количества работ, выполненных на объекте.
• 3-я страница обложки. Здесь приводятся общие данные: общее число страниц, которые пронумерованы и прошнурованы, дата окончания ведения, а также должность, ФИО и подпись руководителя организации, которая выдала журнал.

к оглавлению ↑

Обложка журнала

Обложка представляет собой титульный лист журнала, с которого и начинают заполнение. Сам документ ведут, начиная с даты начала первого и вплоть до даты окончания последней разновидности работ. На обложке по порядку указывают такие данные:

1. Номер журнала (иногда их может быть несколько).
2. Название строящегося или ремонтируемого объекта.
3. Данные лица, назначенного ответственным за монтажные работы: должность, ФИО и подпись.
4. Название организации, которая разработала проект. Это касается чертежей КД, КЖ и КМ.
5. Шифр проекта.
6. Проектная организация, предоставившая разработанный ППР.
7. Предприятие-поставщик конструкций.
8. Шифр заказа.
9. Данные заказчика и его представителя.

Далее приводятся основные показатели строящегося здания. В их перечне приводятся объемы монтируемых стальных, железобетонных и деревянных конструкций. На обложке также нужно указать, когда ответственный исполнитель начал и закончил заполнять журнал.

к оглавлению ↑

1-я страница журнала

В данном разделе в первую очередь приводится список лиц, которые участвуют в строительстве объекта. Таблица с описанием инженерно-технического персонала состоит из 6 столбцов. В них по порядку указывают:

• Полное имя конкретного лица, которое участвует в строительстве.
• Его образование и специальность.
• Должность, которую занимает это лицо.
• Дату начала его деятельности на объекте.
• Отметку, подтверждающую прохождение аттестации с датой.
• Дату завершения работ на строящемся объекте.

В первом разделе необходимо заполнить еще одну таблицу – с перечнем актов: промежуточного контроля конструкций ответственного назначения и скрытых работ. Указывают их номер, название и дату подписания. Акты необходимы, чтобы подтвердить исполнение работ согласно нормам и предоставленному проекту.

к оглавлению ↑

2-я страница журнала

Большее количество времени при заполнении журнала по монтажу строительных конструкций занимает именно второй раздел. В таблице должны быть прописаны:

1. Дата, когда была установлена конструкция, и вид смены.
2. Подробное описание процесса. Приводят название монтируемых изделий, их марку, итоги осмотра по окончании установки.
3. Место монтажа и номер монтажной схемы.
4. Номер техпаспорта на конструкцию.
5. Климатические условия, в которых выполнялись работы. К ним относятся скорость ветра, температура и характер осадков.
6. ФИО бригадира или исполнителя (фамилия с инициалами).
7. Подпись бригадира или исполнителя.
8. Замечания и предложения в отношении установки конструкций от исполнителей монтажной организации и авторского надзора.
9. Подпись лица, который разрешает производить работы и затем их принимает, а также лица, ответственного за авторский надзор.

Видео:Журнал работ по монтажу строительных конструкций в Адепт: Исполнительная документацияСкачать

Журнал работ по монтажу строительных конструкций

Приложение 1 к СНиП 3.03.01-87 Обязательное

Журнал работ по монтажу строительных конструкций (форма)

Титульный лист

Журнал работ по монтажу строительных конструкций N ___________Наименование организации, выполняющей работы _______________________________________________________________________________________Наименование объекта строительства _______________________________Должность, фамилия, инициалы и подпись лица, ответственного замонтажные работы и ведение журнала _________________________________________________________________________________________________Организация, разработавшая проектную документацию; чертежи КЖ, КМ,КД _______________________________________________________________Шифр проектов ____________________________________________________Организация, разработавшая проект производства работ _______________________________________________________________________________Шифр проектов ____________________________________________________Предприятие, изготовившее конструкции ____________________________Шифр заказов _____________________________________________________Заказчик (организация), должность, фамилия, инициалы и подписьруководителя (представителя) технического надзора __________________________________________________________________________________Основные показатели строящегося объекта:Объем работ: стальных конструкций, т ____________________________ сборных железобетонных конструкций, м3 ____________________________________ деревянных конструкций, м3 _________________________Журнал начат «____» _______________ 19 ____ г.Журнал окончен «____» _______________ 19 ____ г.

1-я страница

Список инженерно-технического персонала, занятого на монтаже здания (сооружения)

——————————————————————Фамилия, ¦Специальность и¦Занимаемая¦ Дата ¦Отметка о ¦ Дата имя, ¦ образование ¦должность ¦начала ¦прохождении¦окончанияотчество ¦ ¦ ¦работы ¦аттестации ¦работы на ¦ ¦ ¦ на ¦и дата ¦объекте ¦ ¦ ¦объекте¦аттестации ¦———+—————+———-+——-+————+——————+—————+———-+——-+————+——————+—————+———-+——-+————+——————+—————+———-+——-+————+——————+—————+———-+——-+————+——————+—————+———-+——-+————+———

Перечень актов освидетельствования скрытых работ и актов промежуточной приемки ответственных конструкций

—————————————————————— N ¦ Наименование актов ¦ Дата подписания актов п.п.

¦ ¦——-+———————————+——————————-+———————————+——————————-+———————————+——————————-+———————————+——————————-+———————————+————————

2-я и последующие страницы

——————————————————————Дата¦Описание¦Место¦Номера¦Атмос-¦Фами-¦Подпись¦Замеча-¦Подписьвы- ¦произво-¦уста-¦техни-¦ферные¦лия, ¦испол- ¦ния и ¦мастерапол-¦димых ¦новки¦ческих¦усло- ¦ини- ¦нителя ¦предло-¦(произво-не- ¦работ, ¦и но-¦пас- ¦вия ¦циалы¦(брига-¦жения ¦дителя ра-ния ¦наимено-¦мера ¦портов¦(тем- ¦ис- ¦дира) ¦по мон-¦бот), раз-ра- ¦вание ¦мон- ¦на ¦пера- ¦пол- ¦ ¦тажу ¦решившегобот,¦устанав-¦таж- ¦конст-¦тура ¦ните-¦ ¦конст- ¦производ-сме-¦ливаемых¦ных ¦рукции¦окру- ¦ля ¦ ¦рукций ¦ство работна ¦конст- ¦схем ¦ ¦жаю- ¦(бри-¦ ¦руково-¦и приняв- ¦рукций, ¦ ¦ ¦щего ¦гади-¦ ¦дителей¦шего рабо- ¦их мар- ¦ ¦ ¦возду-¦ра) ¦ ¦монтаж-¦ту. Под- ¦ка, ре- ¦ ¦ ¦ха, ¦ ¦ ¦ной ор-¦пись лиц, ¦зульта- ¦ ¦ ¦осад- ¦ ¦ ¦ганиза-¦осуществ- ¦ты ос- ¦ ¦ ¦ки, ¦ ¦ ¦ции, ¦ляющих ¦мотра ¦ ¦ ¦ско- ¦ ¦ ¦авторс-¦авторский ¦конст- ¦ ¦ ¦рость ¦ ¦ ¦кого ¦надзор ¦рукций ¦ ¦ ¦ветра)¦ ¦ ¦надзо- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ра, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦техни- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ческого¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦надзора¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦заказ- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦чика ¦—-+———+——+——+——+——+——-+——-+———-1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ 8 ¦ 9—-+———+——+——+——+——+——-+——-+—————+———+——+——+——+——+——-+——-+—————+———+——+——+——+——+——-+——-+—————+———+——+——+——+——+——-+——-+—————+———+——+——+——+——+——-+——-+—————+———+——+——+——+——+——-+——-+—————+———+——+——+——+——+——-+——-+———-

3-я страница обложки

В журнале пронумеровано и прошнуровано ___________________ страниц «____» _____________ 19 ___ г.__________________________________________________________________ (должность, фамилия, инициалы и подпись руководителя__________________________________________________________________ организации, выдавшего журнал) МЕСТО ПЕЧАТИ
